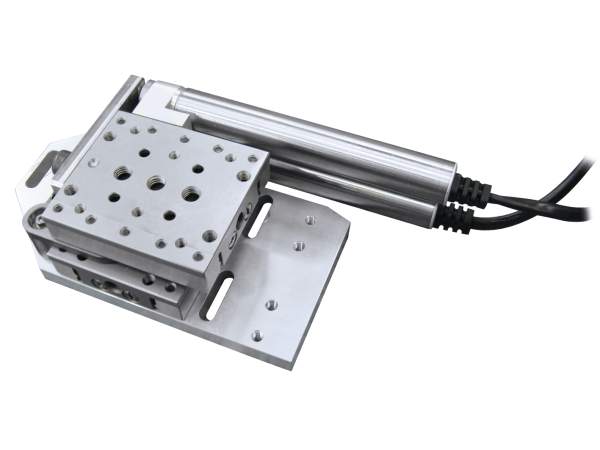

The TRA12PPD Miniature Stepper Motor Actuator provides 12 mm travel in a slim, 15 mm diameter housing and is the recommended choice for motorizing 561 series linear stages, and 481 and RS65 rotation stages. TRA actuators incorporate an excellent space saving design that allows them to be used with a wide variety of linear stages, mirror mounts, and OEM applications. 25-pin D-Sub connector.

• 轴向负载 (-Cx, +Cx)

  0 N

• 逆轴向负载 (-Cx)

  -60 N

• 行程范围

  12 mm

• 最小位移增量

  0.10 µm

• 最大速度

  0.4 mm/s

• Accuracy, Typical

  ±2.2 µm

• Accuracy, Guaranteed

  ±4.0 µm

• 双向重复精度（典型值）

  ±0.15 µm

• 双向重复精度，保证值

  ±1.25 µm

• 单向重复精度（典型值）

  ±0.10 µm

• 单向重复精度，保证值

  ±0.50 µm

• 驱动螺距

  0.5 mm

• 减速轮

  1:256

• 原点

  Optical, at lower limit

• 原点重复精度

  ±2 µm

• 限位开关

  Optical switches, both ends

• 电缆长度

  3 m

• 接头类型

  DB25 - Male

• 功耗

  5 W

• 重量

  0.25 kg

• MTBF

  10000 h (25N load, 10% duty cycle)

• RoHS

  Compliant

TRA12PPD微型步进电机执行机构提供了一个细长的15mm直径外壳中的12mm行程，是561系列线性级和481和RS65旋转级的推荐选择。TRA电动执行机构采用了优秀的节省空间的设计，允许它们与各种线性级、镜座和OEM应用程序一起使用。25针do连接器。
