光学性质

理化性质

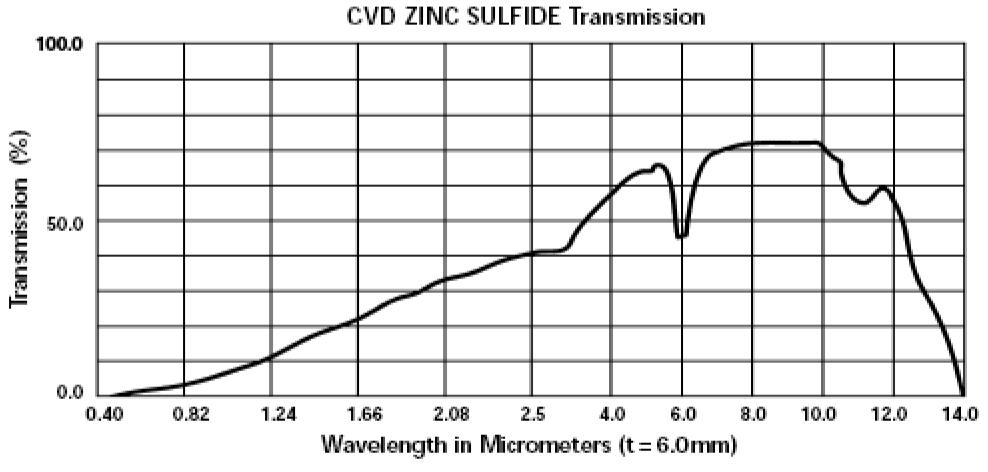

透过波长范围

(t  =6mm)

1μm-14μm

晶体结构

立方体

折射率不均匀性

<span style=font-family:; =>Dn / n

<100x10^-6 @0.6328μm

密度

（g.cm^-3 @ 298K）

4.09

吸收系数（1 / cm）

电阻率（Ω . cm）

~10¹²

2.0  x 10^-1 @ 10.6μm

化学纯度（%）

99.9996

折射率温度系数（平均值）

dn  / dT(1 / K, 298-358K)

Knoop硬度

（kg / mm²）

200-235

4.6  x 10^-5 @ 1.15μm

抗弯曲强度（Mpa）

103

4.3  x 10^-5 @ 3.39μm

杨氏模量（Gpa）

74.5

4.1  x 10^-5 @ 10.6μm

泊松比

0.29

热膨胀系数（1 / K）

6.6  x 10^-6 @ 273K

7.3  x 10^-6 @ 373K

7.7  x 10^-6 @ 473K

热导率（J / K.m.s）

16.7  @ 296K

热容量（J / g.K）

0.469  @ 298K

折射率表n(20˚C)

折射率温度系数，dn/dT(10^-5/K)

波长

（um）

折射率（n）

波长（um）

折射率（n）

温度（C）

1.15（um）

3.39（um）

10.6（um）

0.42

2.516

7.00

2.232

-180

3.5

2.8

2.7

0.46

2.458

7.40

2.228

-160

3.7

3.1

3.0

0.50

2.419

7.80

2.225

-140

3.8

3.3

3.3

0.54

2.391

8.20

2.221

-120

4.0

3.5

3.5

0.58

2.371

8.60

2.217

-100

4.1

3.7

3.7

0.62

2.355

9.00

2.212

-80

4.2

3.9

3.8

0.66

2.342

9.40

2.208

-60

4.3

4.0

3.9

0.70

2.332

9.80

2.203

-40

4.4

4.1

4.0

0.74

2.323

10.20

2.198

-20

4.5

4.1

4.0

0.78

2.316

10.60

2.192

0

4.5

4.2

4.1

0.82

2.310

11.00

2.186

20

4.6

4.2

4.1

0.86

2.305

11.40

2.180

40

4.6

4.3

4.1

0.90

2.301

11.80

2.173

60

4.7

4.3

4.1

0.94

2.297

12.20

2.167

80

4.7

4.3

4.1

0.98

2.294

12.60

2.159

100

4.7

4.3

4.2

1.00

2.292

13.00

2.152

120

4.8

4.4

4.2

1.40

2.275

13.40

2.143

140

4.8

4.4

4.3

1.80

2.267

13.80

2.135

160

4.8

4.4

4.4

2.20

2.263

14.20

2.126

180

4.9

4.5

4.5

2.60

2.260

14.60

2.116

200

5.0

4.6

4.7

3.00

2.257

15.00

2.106

3.40

2.255

15.40

2.095

3.80

2.253

15.80

2.084

4.20

2.251

16.20

2.072

4.60

2.248

16.60

2.059

5.00

2.246

17.00

2.045

5.40

2.244

17.40

2.030

5.80

2.241

17.80

2.015

6.20

2.238

18.20

1.998

6.60

2.235
