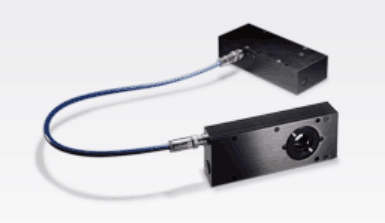

PEM光弹调制器可以控制光束偏振状态的改变，调制速率为20~100kHz。光弹调制器可以使快轴和慢轴之间产生一个周期变化的折射率差，从而控制透过光束的偏振进行周期性变化。具体而言，光弹调制器通过对线偏振光添一定的相位使输出光在圆偏振、椭圆偏振、线偏振等状态之间进行变化，同时光弹调制器还可以使光在左旋、右旋两种状态之间进行切换。


光弹调制器对比声光调制器、电光调制器、液晶调制器的独特之处包括：

u非常大通光孔径（15到30mm，标准），同时保持很高的调制器频率

u超大接受角度（市场角）范围（+/- 20°）

u波长覆盖范围大（170nm~10um，FIR~THZ）

u高损伤阈值

u可精确控制相位延迟




Series I 系列使用矩形光学原件，波长覆盖紫外、可见光和红外至1或者2um。

Series II系列使用对称或八角形光学原件，波长覆盖可见和红外（到中红外）频谱区域。特殊型号可用于紫外。



MODEL

OPTICAL METERIAL

Nominal Frequency

RETARDATION RANGE

USEFUL APERTURE

QUARTER WAVE

HALF WAVE

I/FS50

Fused Silica

50kHz

170nm-2μm

170nm-1μm

16mm

I/FS20

Fused Silica

20kHz

170nm-2μm

170nm-1μm

22mm

I/CF50

Fused Silica

50kHz

130nm-2μm

130nm-1μm

16mm

II/FS20A

Calcium fluoride

20kHz

170nm-2μm

170nm-1μm

56mm

II/FS20B

Fused Silica

20kHz

1.6μm-2.6μm

800nm-2.5μm

56mm

II/FS42A

Fused Silica

42kHz

170nm-2μm

170nm-1μm

27mm

II/FS42B

Fused Silica

42kHz

1.6μm-2.6μm

800nm-2.5μm

27mm

II/FS47A

Fused Silica

47kHz

170nm-2μm

170nm-1μm

24mm

II/FS47B

Fused Silica

47kHz

1.6μm-2.6μm

800nm-2.5μm

24mm

II/FS84

Fused Silica

84kHz

800nm-2.5μm

400nm-2.5μm

13mm

II/IS42B

Fused Silica

42kHz

1.6μm-3.5μm

800nm-2.5μm

27mm

II/IS84

Fused Silica

84kHz

800nm-3.5μm

400nm-1.8μm

27mm

II/CF57

Calcium fluoride

57kHz

2μm-8.5μm

1μm-5.5μm

23mm

II/ZS37

Zinc Selenide

37kHz

2μm-18μm

1μm-9μm

19mm

II/ZS50

Zinc Selenide

50kHz

2μm-18μm

1μm-10μm

14mm

II/SI40

Silicon

40kHz

FIR-THz

FIR-THz

36mm

II/SI50

Silicon

50kHz

FIR-THz

FIR-THz

29mm
