WinCamD^TM-LCM

1” CMOS 光束分析照相机，超高速USB 3.0，190-1605* nm
有效面积11.3×11.3 mm，4.2 MP，5.5×5.5 μm像素点，光和电双触发的全局快门，频率更新至60Hz，WinCamD^TM-LCM系列是连续和脉冲激光光束分析的理想工具。新的高分辨CMOS探测器意味着无拽尾，快门和触发选项使脉冲捕获简单化。
LCM系列配备DataRay功能齐全，可定制，以用户为中心的软件，软件可免费更新，许可证无需付费，并提供无限制的软件安装。

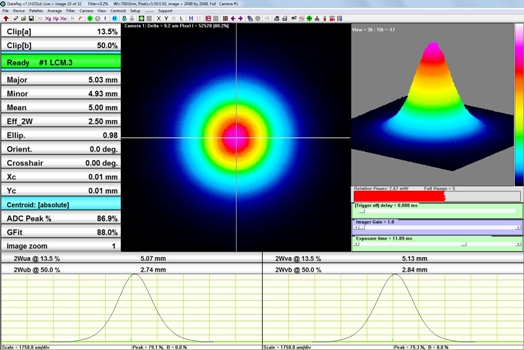

用LCM4测到的672nm单模输出

应用
● 连续&脉冲激光器分析 ● 激光或基于激光的系统的维护 ● 光学组装和仪器准直
● 光束漂移&记录
● M²值的测量
● 研究和开发
● 质量控制
● OEM集成
● 光纤激光器分析

LCM系列
● 波长范围：190-1605 nm*
● 最小像素5.5×5.5 μm*
● 最小光束：55 μm**
● 成像面积：11.3×11.3 mm*
     *照相机/传感器依赖
     **无需其他光学器件可直接测量
● WinCamD^TM-LCM系列照相机配备新MagND^TM过滤器
      显示实际大小
      1.8×1.8×0.8“
      46×46×20 mm 系统特点 ● 355到1150nm，CMOS探测器，190到1605 nm可选项 ● 4.2M像素，2048×2048 像素点，11.3×11.3 mm 有效面积
● 5.5μm 像素 ● 12.5 FPS @ 2048 x 2048 ● 50 FPS @ 512 x 512 ● 供能端口USB3.0/2.0；3 m电缆，无电源模块 ● HyperCal^TM动态噪声和基线更正软件(专利公示)
● 新的MagND^TM可折叠磁滤镜或者C-Mount滤镜选项 ● 2,500:1的信号与噪声均方根比(34/68 dB 光的/电的)
● 光和TTL触发的全局快门 ● 电自动快门，79 μs到2 s(44 dB)
● 12位ADC
● 多相机的独立脉冲触发和并行捕获
● 可替换的图像传感器
● 采用无窗传感器标准至无边缘衍射效应
● M²选项

软件特点
● XY剖面图和几何中心
● 背景捕捉和消除
● 线性和对数显示
● 图像和强度变焦拍摄
● 高斯和Top Hat最小二乘法拟合
● 线性和区域过滤器
● 椭圆角度，最大，最小，平均直径
● 1到连续的图像平均
● ISO11146许可
● 拥有HyperCal^TM动态噪声和基线更正功能

WinCamD-LCM 模块规格

WinCamD^TM	--LCM4	--LCM2	--LCM1
像素点&	4.2 M 像素	2.1 M 像素	1 M 像素
H&V	2048×2048	1664×1280	1024×1024
传感器图像面积(mm)	11.3×11.3	9.2×7.0	11.3×11.3
像素大小 (μm)	5.5 × 5.5	5.5 × 5.5	11 × 11
最小光束(10像素点)	55μm	55μm	110μm
快门类型	全局	全局	全局
全帧速率	>=12.5 Hz	>= 20 Hz	>= 25 Hz
帧率 @ 512×512	>= 50 Hz	>= 50 Hz	>= 50 Hz
最大‘每脉冲’重复频率	>=12.5 Hz	>= 20 Hz	>= 25 Hz
单脉冲捕获重复频率	12.5 kHz	12.5 kHz	12.5 kHz
信号噪声均方根比	2500：1	2500：1	2500：1
光/电 *dB	34/68 dB*	34/68 dB*	34/68 dB*
电快门动态范围	44 dB	44 dB	44 dB
ADC	12位	12位	12位
端口	USB 3.0/2.0**	USB 3.0/2.0**	USB 3.0/2.0**

*我们认为引用电dB用于光信噪比是不恰当的，但是有一些供应商这样做，所以我们也提供规格做个比较。
**与USB 2.0 兼容，但是性能降低。
