沙克-哈特曼传感器
低空间分辨率
点状光强图
数码波前摄像机
高空间分辨率
饱和强度分析
WaveGauge高分辨率光学测试仪基于最先进波前分析技术而设计，可提供无与伦比的测量性能。可测量调制传递函数、点扩散函数、像差等参数，满足最新的非球面镜头、集成光路和隐形眼镜最高的测量要求。
可测量参数
照准能量及能量图
任意阶透镜像差
点扩散函数（PSF）
调制传递函数（MTF）
有效焦距（EFL）
WaveGauge与普通传感器测量效果的对比
沙克-哈特曼传感器
| 数码波前摄像机
|

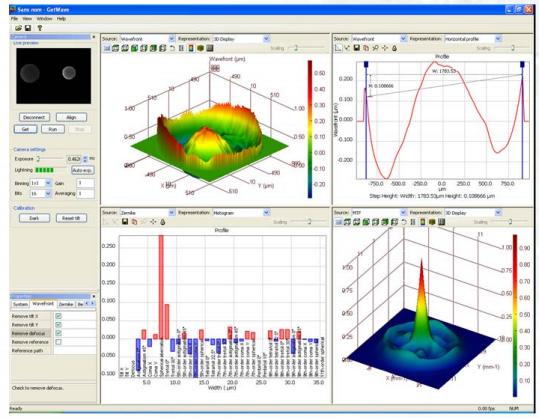

专用软件
该软件功能繁多，集成度高，可测量波面并绘制、测量透镜特性等等，并能对数据进行记录和保存，完全兼容XP、VISTA和Win7系统。
主要技术参数
传感器类型 | CCD |
传感器尺寸 | 2/3” |
拍摄分辨率 | 1392x1040 |
拍摄帧速 | 15Hz |
适用波长范围, nm | 350 ‐ 1100 |
光圈直径 | 0.5 - 6 mm (20mm含适配器) |
能量范围 | ‐20 to +20 D |
能量绝对精度 | 0.1 - 0.3 % |
能量分辨率 | 0.01 D |
光源波长 | 535 nm ± 15 nm |
计算机接口 | USB 2.0 |
电源 | 110 / 220 交流电源 |
尺寸, cm/重量, kg | 67.5 x 18.5 x 15.5/ 6 |
