BIM-6101 塑料光纤
BIM-6201 石英光纤
特点
● 名片大小的尺寸
●
交叉非对称C-T光路结构
● 干涉滤光片消二级衍射
● SMA905光纤接口，方便地通过光纤和其他设备连接
●
可选择的波长范围和0.35nm~1nm的光学分辨率
● USB 2.0数据传输和供电
BIM-60
系列光纤光谱仪采用通用的光机平台，尺寸只有名片大小，非常方便携带。优化的光路设计使光学分辨率高达0.35nm-1nm。用户通过选择不同的光栅配置可以获得不同的光学分辨率和光谱响应范围。为了满足不同的需求，我们提供波长响应范围为300nm-1100nm
和200nm-1000nm 的探测器供用户选择。
应用
●
发射谱和吸收谱的测量
● LED 应用
● 荧光检测
● 透过率和吸收率的测量
● 太阳能光谱测试率
● 激光光谱测试系统
● 其他需要进行光谱测量的领域
规格
| BIM-6001 | BIM-6002 | |
| 尺寸 | 91 mm×60 mm×34.5 mm | 91 mm×60 mm×34.5 mm |
| 重量 | 0.3 Kg | |
| 探测器波长范围 | 300 nm-1100 nm | 200 nm-1000 nm |
| 光学分辨率 | 0.35 nm~1 nm | |
| 光纤连接器 | SMA905 | |
| 探测器 | TOSHIBA TCD1304 线阵CCD | 2048 线阵CCD |
| 像元 | 3648 个像元 每个像元8 μm×200 μm | 2048 个像元 每个像元14 μm×200 μm |
| 信噪比 | 300:1 全光谱 | 2000:1 全光谱 |
| A/D 分辨率 | 12 bit | |
| 积分时间 | 4 ms-10 s | 1 ms-6.5 s |
| 功耗 | 250 mA, 5 VDC | |
| 环境温度 | 15℃ -35℃ (25℃) | |
| 通讯接口 | USB2.0 | |
| 操作系统 | Win XP, Win7 & Win8 | |
订购信息
| 订购编号 | 光栅 (l/mm) | 波长范围 (nm) | 狭缝 (μm) | 分辨率 (nm) |
| BIM-6001-01 | 600 | 300-800 | 25 | ≤1 |
| BIM-6001-02 | 600 | 400-1100 | 25 | ≤1 |
| BIM-6001-03 | 1200 | 350-700 | 25 | ≤0.5 |
| BIM-6001-04 | 1800 | 350-588 | 25 | ≤0.35 |
| BIM-6002-01 | 600 | 200-900 | 25 | ≤1 |
| BIM-6002-02 | 1200 | 200-550 | 25 | ≤0.5 |
| BIM-6002-03 | 1800 | 200-433 | 25 | ≤0.35 |
注：以上是预配置型，我们的工程师可以根据您的波长范围和分辨率需求，为您定制相应配置的光谱仪。
| No. 材料单 | 型号# | 数量 |
| 1 塑料光纤(可选) | BIM-6101 | 1 |
| 2 石英光纤(可选) | BIM-6102 | 1 |
| 3 钨灯光源，带比色皿槽，400nm-2000nm | BIM-6201 | 1 |
| 4 钨灯光源Ⅱ，带聚焦镜输出，400nm-2000nm | BIM-6202 | 1 |

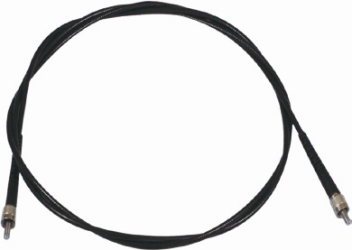

| BIM-6201 石英光纤 |
测试结果

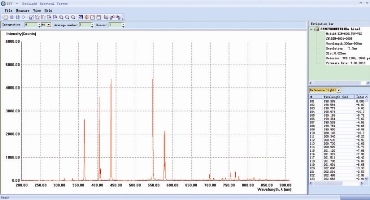

图示：汞灯光谱

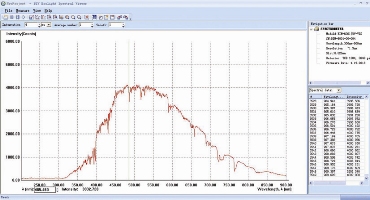

图示：太阳光光谱
