Apico 高精度手动/半自动耦合系统
<针对PLC耦合封装而设计>
集小型化、高速性、操作简易性和工艺自动化与一身的手动/半自动耦合系统

系统简介：
科艺仪器有限公司开发的应用于平面光波导（PLC）分路器封装的新一代手动耦合系统，具有体积小、精度高、操作简单和性价比高等有点。该系统中，我们采用了业界久负盛名的Newport 562 ULTRAlignTM精密线性位移台，该设备采用交叉滚珠轴承设计，保证了整套系统的高精度、承重量和长寿命。
该系统上采用的一切夹具均由我公司自主研发设计。器件夹具方面，Fiber array芯片的夹具均采用高质量不锈钢材料制造，以提供良好的机械和温度稳定性。入射出射端光纤阵列夹具钧装有高精度触碰传感器，以提供胶层间距的精准控制反馈信号。高精度运动平台和促动器可以实现高精确度和重复性的波导耦合。可选购Smart-Parallel Pro快速端面平行自动调整软件，从而避免因端面不平行而导致的产品参数不良现象。另外，其模块化的设计也可无缝升级至压电陶瓷驱动和半自动对准系统。
我们提供：免费安装、校准、调试。2天免费PLC耦合相关知识和系统操作的培训。

我们可以提供标准产品和客户定制化解决方案，帮助客户设计和组件最合适其应用的对准封装系统。

Smart-Parallel Pro快速端面平行自动调整软件

压电陶瓷电动耦合系统

定制系统

根据客户要求定制的自动、半自动、手动耦合系统

主要特点：

• 高稳定性不锈钢直线运动平台

• 高重复性不锈钢夹具

• 高精度运动平台和促动器可实现高精度和高重复性的波导耦合

• 精简、稳定操作性设计

• 模块化设计，可无缝升级至压电陶瓷驱动和半自动对准系统

• 除了手动/半自动耦合系统，还有全自动耦合系统可选

主要应用：
硅光波导耦合、分光器、AWG、准直器、特殊光纤等相关光路耦合

AWG耦合封装   Splitter耦合封装

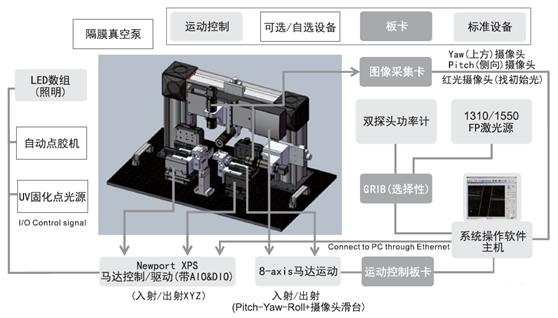

系统结构及配置

主要技术指标：
