德国SILL OPTICS远心透镜

SILL OPTICS生产的透镜能适用于许多激光应用领域。产品线组合包括：标准f-theta扫描透镜（场镜）以及各种远心f-theta扫描透镜。这些透镜主要优化波长范围为：266nm-1980nm。

远心扫描透镜使聚焦光束的主光线在任何视场角的情况下都垂直于焦平面，在激光钻孔以及表面处理有很大优势。除了适合大幅面使用的光学玻璃材质的透镜，我们也提供由熔融石英制成的透镜，更适用于高功率的激光应用，能使热透镜效应导致的焦点偏移最小化。

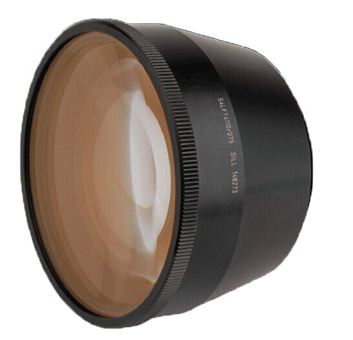

一、远心扫描透镜（熔融石英）

1850nm-1980nm（材质：熔融石英）

型号	焦距	扫描范围	最大入射光直径[mm]	长度	最大外径	螺纹	工作距离
型号	[mm]	[mm]	最大入射光直径[mm]	[mm]	[mm]	螺纹	[mm]
S4LFT1956/159	57.1	20x20	10	45.3	89	M85x1	78.6
S4LFT1957/159	57.1	20x20	10	51.9	89	M85x1	72.5
S4LFT1900/159	103.6	60x60	10	72	104	M85x1	138.8
S4LFT1901/159	103.6	60x60	10	82	106	M85x1	130.1
S4LFT3162/159	170.2	90x90	15	102	130	M85x1	209.8

1550nm（材质：熔融石英）

型号	焦距	扫描范围	最大入射光直径[mm]	长度	最大外径	螺纹	工作距离
型号	[mm]	[mm]	最大入射光直径[mm]	[mm]	[mm]	螺纹	[mm]
S4LFT1956/008	56.1	20x20	10	45.4	89	M85x1	77.3
S4LFT1957/008	56.1	20x20	10	51.9	89	M85x1	71.3
S4LFT1900/008	101.8	60x60	10	72	104	M85x1	136.5
S4LFT1901/008	101.8	60x60	10	82	106	M85x1	127.7
S4LFT3162/008	167	90x90	15	102	130	M85x1	205.8

1030nm-1090nm（材质：熔融石英）

1064nm	1030nm-1090nm	焦距	扫描范围	最大入射光斑[mm]	长度	外径	螺纹	工作距离
1064nm	低吸收	[mm]	[mm]	最大入射光斑[mm]	[mm]	[mm]	螺纹	[mm]
S4LFT4031/126	S4LFT4031/328	32.8	6x6	10	39.9	90	M85x1	28.7
S4LFT3046/126	S4LFT3046/328	50	7x7	15	69.9	90	M85x1	60.5
S4LFT3050/126	S4LFT3050/328	60.5	20x20	6	39.8	87	M85x1	81.9
S4LFT0082/126	S4LFT0082/328	82	20x20	15	103.1	93.8	M85x1	84.6
S4LFT4010/126	S4LFT4010/328	100.3	35x35	10	78.7	106	M85x1	129.9
S4LFT3162/126*	S4LFT3162/328*	163.5	90x90	15	102	130	M85x1	201.5

515nm-545nm（材质：熔融石英）

1064nm	1030nm-1090nm	焦距	扫描范围	最大入射光斑[mm]	长度	外径	螺纹	工作距离
标准型	低吸收	[mm]	[mm]	最大入射光斑[mm]	[mm]	[mm]	螺纹	[mm]
S4LFT4031/121	S4LFT4031/292	32.2	6x6	10	39.9	90	M85x1	28.4
S4LFT3046/121	S4LFT3046/292	48.1	7x7	15	64.9	90	M85x1	60.2
S4LFT3050/121	S4LFT3050/292	58.5	20x20	6	39.7	87	M85x1	79.3
S4LFT4010/121	S4LFT4010/292	100	35x35	10	78.7	106	M85x1	130.1
S4LFT3161/121*	S4LFT3161/292*	163.9	90x90	10	98	122	M85x1	219
	S4LFT3300/292	305.5	120 x 120	10	228.3	215	M85x1	506

405nm（材质：熔融石英）

型号	焦距	扫描范围	最大入射光直径[mm]	长度	最大外径	螺纹	工作距离
型号	[mm]	[mm]	最大入射光直径[mm]	[mm]	[mm]	螺纹	[mm]
S4LFT4110/173	111.4	63x63	6	86	121	M92x	157.6

355nm（材质：熔融石英）

型号	焦距	扫描范围	最大入射光直径[mm]	长度	最大外径	螺纹	工作距离
型号	[mm]	[mm]	最大入射光直径[mm]	[mm]	[mm]	螺纹	[mm]
S4LFT4031/075	32	6x6	10	39.5	90	M85x1	29
S4LFT3046/075	45	7x7	15	64.9	90	M85x1	55.7
S4LFT3050/075	56	20x20	6	39.8	87	M85x1	75.9
S4LFT4010/075	100.1	35x35	10	78.7	106	M85x1	131.9
S4LFT4110/075	109.4	63x63	6	86	121	M85x1	154.6
S4LFT4262/075	163	65x65	10	145.5	121	M85x1	193.7
S4LFT5256/075	256.8	86x86	6	173.5	138	M85x1	145.4
S4LFT3300/075	290	130x130	10	226.5	210	M85x1	484

266nm(材质：熔融石英)

型号	焦距	扫描范围	最大入射光直径[mm]	长度	最大外径	螺纹	工作距离
型号	[mm]	[mm]	最大入射光直径[mm]	[mm]	[mm]	螺纹	[mm]
S4LFT3050/199	53.5	20x20	6	39	87	M85x1	72
S4LFT4105/199	96.1	50x50	5	86.2	121	M85x1	134.5
S4LFT4162/199	159.8	64x64	10	133	121	M85x1	253.7

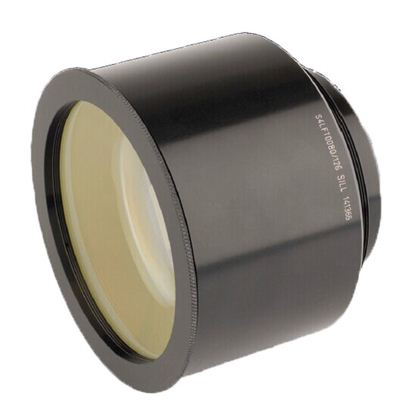

二、远心扫描透镜（光学玻璃）

1064nm（材质：光学玻璃）

型号	焦距	扫描范围	最大入射光直径[mm]	长度	最大外径	螺纹	工作距离
型号	[mm]	[mm]	最大入射光直径[mm]	[mm]	[mm]	螺纹	[mm]
S4LFT0058/126	56.5	16x16	10	40.7	90	M85x1	58.4
S4LFT0055/126	59.7	19x19	14	58	89	M85x1	66.6
S4LFT0080/126	79.9	39x39	25	84.1	107	M85x1	79.5
S4LFT6125/126	99.2	40x40	25	80.4	116	M85x1	114.9
S4LFT5100/126	107.7	69x69	12	85.5	128	M85x1	137.9
S4LFT5365/126	162.9	73x73	20	115	154	M85x1	197.9
S4LFT5165/126	163.6	75x75	10	128	136	M85x1	193.7
S4LFT0141/126	183.1	50x50	15	70.6	108	M85x1	216.4
S4LFT0220/126	207.3	139x139	14	162	281	TK267.0	288.4
S4LFT0221/126	207.3	139x139	14	178.7	281	TK267.0	273.4

808nm-980nmnm（材质：光学玻璃）

<td height="19" wi

型号	工作距离[mm]		扫描范围	最大入射光直径[mm]	长度	最大外径	螺纹	工作距离
	工作距离[mm]		[mm]		[mm]	[mm]		[mm]
	808nm	980nm						808nm	980nm
S4LFT0053/094	56.3	57.4	14x14	10	55.1	90	M85x1	69.1	70.6
S4LFT0075/094	76.8	78.2	19x19	10	45	70	TK60	103.6	105.5
S4LFT0080/094	79.5	81	39x39	25	83.4	107	M85x1	79.5	81.3
S4LFT0089/094	88.6	89.6	30 x 30	10	55	98
