1520-1570nm波段反射光栅
特点：
• 广泛应用于1550nm光通讯领域，尤其是在波长选择开关（WSS）上的应用；
• 衍射效率高；
• 优异的保真度和槽均匀性；
• 极佳的环境稳定性；
• 光散射低；
• 有竞争力的价格；
• 严格的质量控制；
• 基底材料：UVFS/ULE。
指标：
表1. 基底尺寸选择
部件号 | 基底长度（mm） | 基底宽度（mm） | 通光孔径 |
FRG-1200-1 | 30.0 | 25.5 | 所有边缘往内0.5mm |
FRG-1200-2 | 32.0 | 20.0 | |
定制尺寸 | 直径50mm以内的所有尺寸 | ||
光学规格 | 机械性能 | ||
线密度 | 1200.0 line/mm | 外径公差 | ±0.2mm |
线密度均匀性 | 0.1 line/mm | 材料 | ULE |
入射角 | 75.9° | 光洁度 | 60/40 |
中心波长 | 1550nm | 平行度 | ＜0.1° |
衍射效率 | ＞93% | 垂直度 | ＜0.1° |

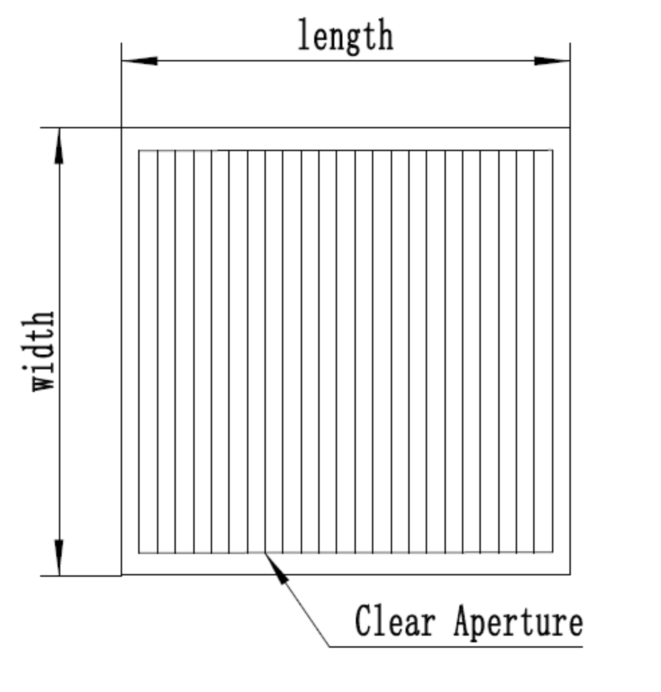

标准图：
190nm-1000nm波段反射光栅
特点：
• 广泛应用于光谱学仪器设备；
• 衍射效率高；
• 优异的保真度和槽均匀性；
• 极佳的环境稳定性；
• 光散射低；
• 有竞争力的价格；
• 严格的质量控制；
• 基底材料：UVFS/BK7/ULE。
指标：
表2. 基底尺寸选择
部件号 | 基底长度（mm） | 基底宽度（mm） | 通光孔径 |
FRG-1200-3 | 25.0 | 25.0 | 所有边缘往内0.5mm |
定制尺寸 | 直径50mm以内的所有尺寸 | ||
光学规格 | 机械性能 | ||
线密度 | 1200.0 line/mm | 外径公差 | ±0.2mm |
线密度均匀性 | 0.1 line/mm | 材料 | BK7 |
入射角 | 8.6° | 光洁度 | 60/40 |
中心波长 | 250nm | 平行度 | ＜0.1° |
衍射效率 | ＞70% | 垂直度 | ＜0.1° |
标准图：
