27.12MHz声光Q开关

福晶科技研制的27.12MHz声光Q开关，采用优良的熔石英晶体，结合高品质的加工生产工艺，该产品具有衍射效率高、激光损伤阈值高、性能稳定等特点，可用于高功率Nd：YAG激光器调Q，广泛应用于材料加工、医学、科研等方面。本产品可根据客户需求进行定制，包括波长、频率、通光口径、射频接口等。

声光Q开关是一种在激光谐振腔内起调Q功能的激光器件，其作用在于控制腔内损耗从而达到调Q的目的。福晶科技研制的27.12MHz声光Q开关，采用优良的熔石英晶体，结合高品质的加工生产工艺，该产品具有衍射效率高、激光损伤阈值高、性能稳定等特点，可用于高功率Nd：YAG激光器调Q，广泛应用于材料加工、医学、科研等方面。本产品可根据客户需求进行定制，包括波长、频率、通光口径、射频接口等。

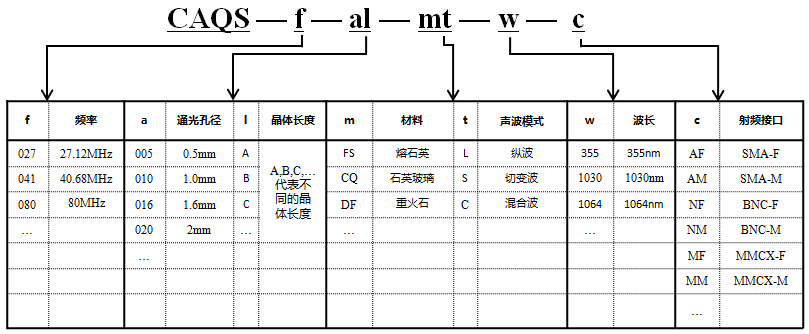

技术参数：

外观尺寸（mm）：

1-相关术语说明

    布拉格器件：采用声光互作用介质的装置。

    零级衍射光和一级衍射光：零级衍射光是光直接通过器件的光束，一级衍射光是光束通过声光互作用介质中的声波后产生衍射的光束。

    布拉格角：当光束以一个特定角度入射至声波场，此时衍射效率最高，这个角度称为布拉格角，这个角度取决于光波长和射频频率。

    分离角：零级光与一级光之间的夹角。

    射频带宽：对于一个方向和光波长有一个特定的射频频率符合布拉格标准，同时，以此频率为中心的一定频率范围内，同样能达到最佳衍射效率，该范围称为射频带宽。

    最大偏转角度：当射频频率在射频带宽范围内变化时，一级衍射光扫描过的角度。

    上升时间：声波穿过光束需要一定的时间，因此光束响应射频信号的变化需要一定的时间。通过减小光束宽度可以减小上升时间。

    调制带宽：以低频信号的最大调制度为基值，改变调制信号直到调制度下降3dB所对应的频率宽度。

    衍射效率：某一个衍射方向上的光强与入射光强的比值。

    消光比：声波“开”和“关”状态下，光束的最大光强和最小光强的比值。

    移频：衍射光束与入射光束之间的频率差，移频量等于声波频率。

    分辨率：衍射光斑可分辨点数。

    射频功率：驱动提供的电功率。

    声功率：压电换能器在晶体中产生的声波功率。

2-声光效应原理

    声光效应是研究光通过声波扰动的介质时发生散射或衍射的现象。由于弹光效应，当声纵波以行波形式在介质中传播时会使介质折射率产生正弦或余弦规律变化，并随声波一起传播，当激光通过此介质时，将会发生光的衍射，即声光衍射。衍射光的强度、频率、方向等都随着超声波场而变化。通常情况下有两种工作方式，分别为拉曼-纳斯衍射和布拉格衍射。

衍射方式	原理图

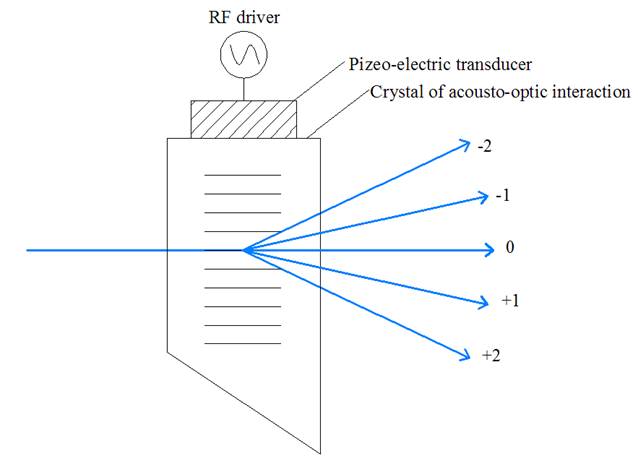

拉曼-纳斯衍射

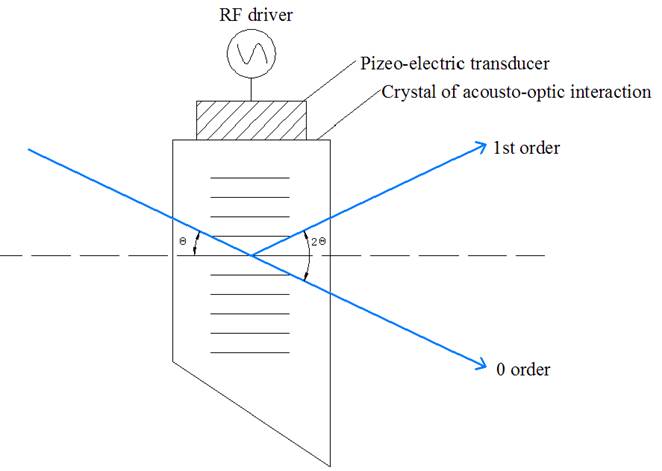

布拉格衍射

3-声光Q开关原理

    调Q技术是通过某种方法使谐振腔的Q值随时间按一定程序变化的技术。在泵浦开始时谐振使腔处在低Q值状态，即提高振荡阈值，使振荡不能生成，此时上能级的反转粒子数量积累，当积累到最大值（饱和值）时，突然使谐振腔的损耗减小，Q值突增，激光振荡迅速建立起来，在极短的时间内上能级的反转粒子数被消耗，转变为腔内的光能量，在谐振腔的输出端以单一脉冲形式将能量释放出来，从而获得峰值功率很高的巨脉冲激光输出。

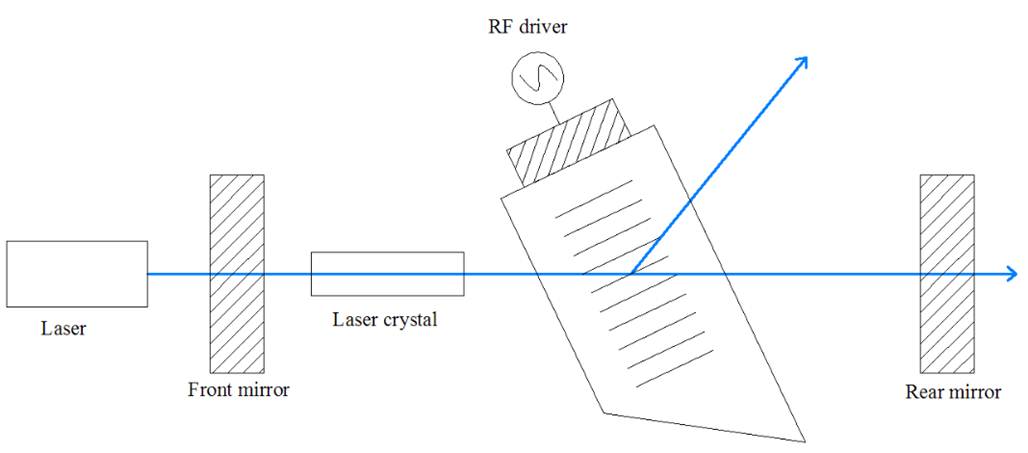

    声光调Q技术是指在谐振腔中放入声光介质，当没有超声波存在时，光束可自由通过声光介质，谐振腔的Q值很高，容易产生激光振荡。当有超声波时，声光介质密度发生周期变化，导致折射率周期变化，使光束发生偏转，这时谐振腔的Q值很低，使上能级粒子数迅速积累。

    声光Q开关是一种在激光谐振腔内起调Q功能的激光器件，其作用在于控制腔内损耗从而达到调Q的目的。通过激光调Q能使连续激光功率输出转化为具有高峰值功率的激光脉冲输出，从而在激光测距、通讯、机件精细加工及医疗设备等领域获得广泛应用。
