我们为客户提供各种光学系统设计服务，拥有专业的设计团队，熟练使用Lighttools、 Tracy pro、 CODE V、Zemax、ASAP、Virtuallab等光学软件，可模拟设计各种光学系统，已承接来自不同科研单位的光学系统项目：


哈特曼传感器系统
描述：哈特曼传感器用于测量光束的波前分析，广泛地用作自适应光学系统的波前信息探测和波前畸变补偿,大气湍流统计特性表征,光学元件检测,光束质量评价,超强激光脉冲波前整形,激光大气通信以及人眼象差测量等各个领域之中。

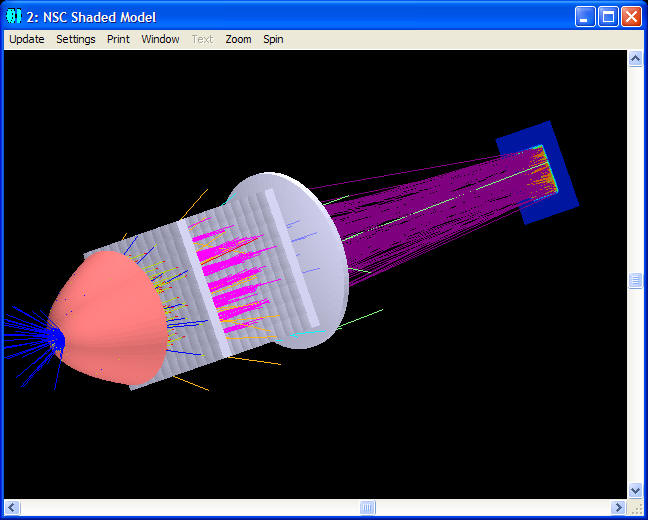

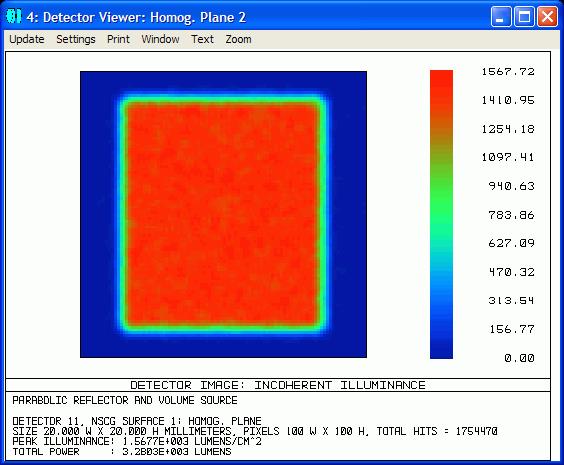

高性能匀光系统

描述：高性能匀光系统利用微透镜阵列实现光场的匀化处理，通过独特的优化仿真系统提高光场的均匀性。

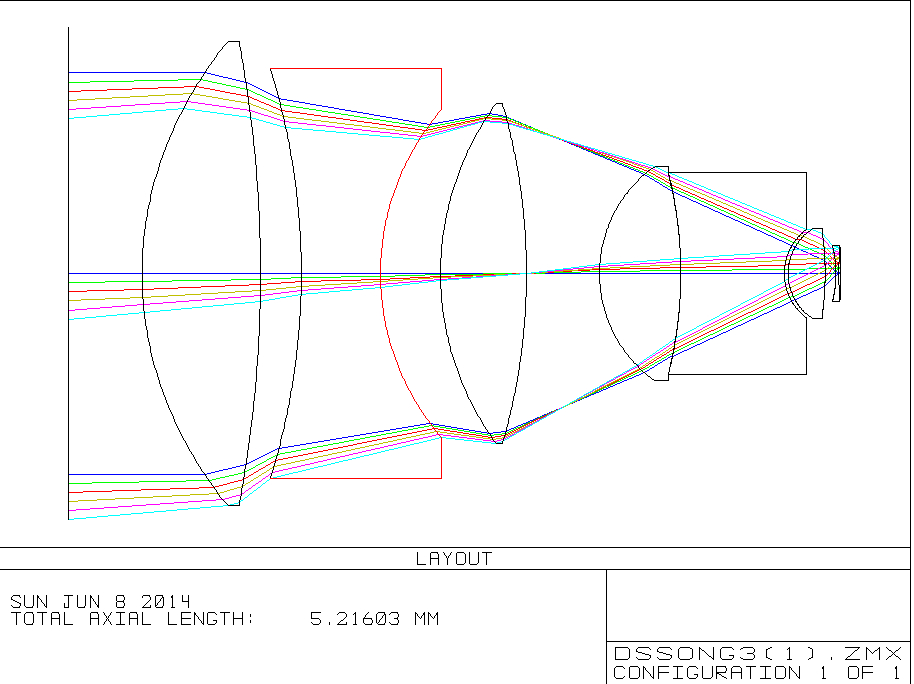

小尺寸短焦距大数值孔径显微光学系统

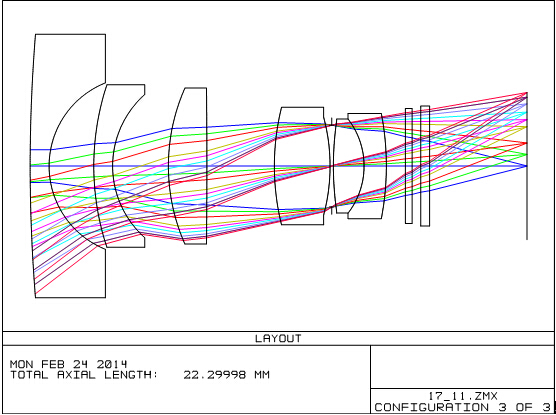

                     车载广角镜头设计


                              规格参数

ItemSpecificationNote
Design

Product No.

Design No.1






Construction6G
Sensor Size1/2.7”
Sensor FormatHorizontal1920pixels

Vertical1080pixels
Sensor Pixel sizeHorizontal3.0um

Vertical3.0um
Wavelength range400-700 nm
Effect Focal Length(EFL)3.0mm
F.No2.0-2.4
Optical Length22.3mmFrom first surface to image plane at infinity including the IRF
Image Height3.4mm
View AngleDiagonal160°Image Height=3.30mm

Diagonal180°Image Height=3.40mm

Horizontal125.6°Image Height=2.88mm

Vertical64°Image Height=1.62mm
MTFOn Axis0.495160LP/mmAt F.No=2.0
File of 160°


0.622120LP/mm

80%FieldT0.308/S0.428160LP/mm


T0.416/S0.553120LP/mm
DistortionOptical Distortion-80.5%Image Height=3.30mm

Optical Distortion-98.0%Image Height=3.40mm

TV Distortion17.2%Image Height=3.30mm

TV Distortion21.5%Image Height=3.40mm
Relative Illumination0.77
Chief Ray Angle23.6

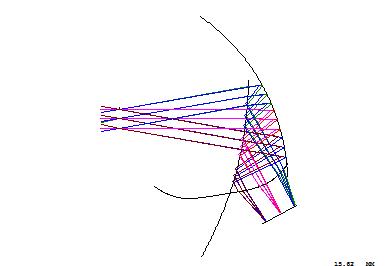

                  自由曲面棱镜头盔设计

视场角 27°，波长 520nm，焦距28mm
