光栅基片材料：     浮法玻璃

表面光洁度：        4 级

尺寸误差：           ±0.5 mm

厚度公差:             ±0.5 mm

效率:                   45%~65% @峰值波长

有效孔径:            90%

损伤阈值:           350mJ/cm2 @200ns脉冲激光

                          40W/cm2  （CW）连续激光

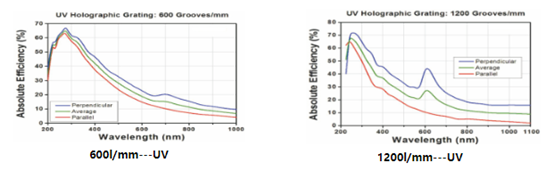

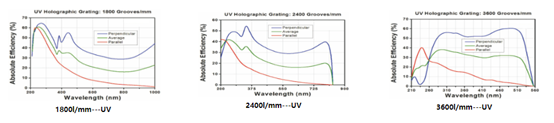

一、紫外波段全息光栅

尺寸(mm)

刻线数(Lines/mm)

优化波段

色散

12.7*12.7*6

600

紫外

1.67nm/mrad@250nm

12.7*12.7*6

1200

紫外

0.82nm/mrad@250nm

12.7*12.7*6

1800

紫外

0.54nm/mrad@250nm

12.7*12.7*6

2400

紫外

0.40nm/mrad@250nm

12.7*12.7*6

3600

紫外

0.25nm/mrad@250nm

25*25*6

600

紫外

1.67nm/mrad@250nm

25*25*6

1200

紫外

0.82nm/mrad@250nm

25*25*6

1800

紫外

0.54nm/mrad@250nm

25*25*6

2400

紫外

0.40nm/mrad@250nm

25*25*6

3600

紫外

0.25nm/mrad@250nm

50*50*9.5

600

紫外

1.67nm/mrad@250nm

50*50*9.5

1200

紫外

0.82nm/mrad@250nm

50*50*9.5

1800

紫外

0.54nm/mrad@250nm

50*50*9.5

2400

紫外

0.40nm/mrad@250nm

50*50*9.5

3600

紫外

0.25nm/mrad@250nm

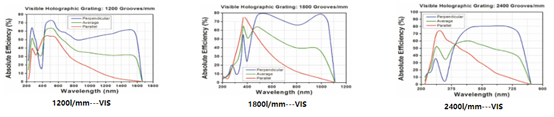

二、可见光全息光栅

尺寸(mm)

刻线数(Lines/mm)

优化波段

色散

12.7*12.7*6

1200

可见

0.79nm/mrad@500nm

12.7*12.7*6

1800

可见

0.50nm/mrad@500nm

12.7*12.7*6

2400

可见

0.33nm/mrad@500nm

25*25*6

1200

可见

0.79nm/mrad@500nm

25*25*6

1800

可见

0.50nm/mrad@500nm

25*25*6

2400

可见

0.33nm/mrad@500nm

50*50*9.5

1200

可见

0.79nm/mrad@500nm

50*50*9.5

1800

可见

0.50nm/mrad@500nm

50*50*9.5

2400

可见

0.33nm/mrad@500nm
