产品描述
我公司ROF-002-1系列射频光收发模块是一款专门针对微波光纤传输设计的，具有非常宽动态范围的高性能宽带光收发一体模块，其工作频率为20M~1000MHz，可以手动调节射频链路增益，方便现场安装调节。标准光学连接器FC/APC低反射的应用和射频接口是通过一个50欧姆SMA连接器。发射部分是采用直接调制高线性DFB激光器，工作波长为1310或者1550nm，外部平均自动功率控制（AAPC）电路保证最佳的光功率稳定在整个工作温度范围；接收机采用高性能InGaAs光电二极管，并且集成宽带低噪声放大电路。并且有LED指示灯实时监控发射和接收部分工作状态。
产品特点
l 工作带宽20M~1000MHz
l 平坦度好
l LD/PD监控&报警
l 自动光功率控制
l 紧凑金属铸造外壳
l 抗电磁干扰性好
l 工作温度‐25℃~+65℃
应用领域
l 移动天线
l 2G/3G直放站
l 微波延迟线
l 射频信号远距离传输
极限参数
参数 | 单位 | 最小 | 最大 | 单位 | 备注 |
存储温度 | TS | ‐40 | +85 | ℃ | |
工作温度 | TO | ‐25 | +65 | ℃ | |
DC 供电电压 | VDP | +7 | +15 | Volts | |
最大输入RF功率 Tx | +15 | dBm | * | ||
最大输入光功率 Rx | 4 | mW |
*如需更大输出RF功率的可以联系我公司。
性能参数
参数 | 单位 | 最小 | 典型 | 最大 | 单位 | 备注 |
工作电压 | VCC | 7 | 12 | 15 | Volts | |
工作电流 | ICC | 120 | mA | |||
激光器输出光功率 | 2 | 4 | mW | |||
发射端工作波长 | 1310/1550 | nm | ||||
接收端工作波长 | 1100 | 1700 | nm | |||
高频截止 | HFC | 1000 | MHz | 1 | ||
低频截止 | LFC | 20 | MHz | 2 | ||
频率响应 (20 – 1000 MHz) | ± 1.0 | ± 1.5 | dB | |||
输入/输出阻抗 | Z | 50 | Ohms | |||
输入/输出 VSWR (20‐1000 MHz) | 1.3:1 | 1.5:1 | ||||
RF 链路增益 | 0 | +15 | dB | 3 | ||
增益可调范围 | 30 | dB | ||||
增益调节步进 | 1 | dB | ||||
输入噪声门限 @ 1 GHz | EIN | -134 | dBm/Hz | 3 | ||
输入三阶交调 @ 1 GHz | IIP3 | 33 | dBm | 3,4 | ||
增益随温度变化 | ± 1.5 | dB | 5 | |||
隔离度 | 60 | 80 | dB | 6 |
1. 典型的高频截止频率是3000MHz. 如需更高的请联系我公司。
2. 典型的低频截止频率是800MHz. 如需更低的请联系我公司。
3. 测试条件为连接1m单模光纤跳线，光损耗0dB。
4. 相当于IMD 60dB@0dBm总功率 (双音测试)。
5.‐25 to +65 C. 如果更宽的温度范围请联系我公司。
6. 整个频带内的典型值，但是在1GHz时测试。
光模块指示灯说明
LED 指示 | 亮 | 不亮 |
供电-绿色LED | 供电正常 | 供电故障 |
发射部分-红色LED | 激光器偏置电流故障 | 激光器偏置电流正常< 70 mA |
接收部分-红色LED | 输入光功率异常 | 输入光功率正常>‐10 dBm |
接口说明
RF接口=SMA(female)
光接口=FC/APC
供电接口=适配器接口

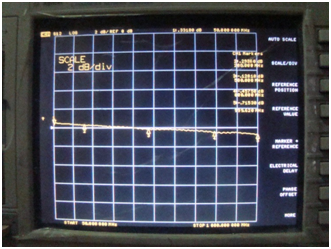

频率响应曲线

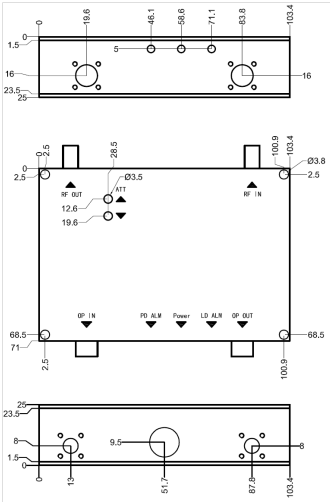

机械尺寸（单位：mm）
