产品描述



我公司ROF-08-3系列射频光收发模块是一款专门针对微波光纤传输设计的，具有非常宽动态范围的高性能宽带光收发一体模块，其工作频率为800M~3000MHz，可以手动调节射频链路增益，方便现场安装调节。标准光学连接器FC/APC低反射的应用和射频接口是通过一个50欧姆SMA连接器。发射部分是采用直接调制高线性DFB激光器，工作波长为1310或者1550nm，外部平均自动功率控制（AAPC）电路保证最佳的光功率稳定在整个工作温度范围；接收机采用高性能InGaAs光电二极管，并且集成宽带低噪声放大电路。并且有LED指示灯实时监控发射和接收部分工作状态。



产品特点


l 工作带宽800M~3000MHz

l 平坦度好

l LD/PD监控&报警

l 自动光功率控制

l 紧凑金属铸造外壳

l 抗电磁干扰性好

l 工作温度‐25℃~+65℃



应用领域


l 移动天线

l 2G/3G直放站

l 微波延迟线

l 射频信号远距离传输



极限参数


参数

单位

最小

最大

单位

备注

存储温度

TS

‐40

+85

℃


工作温度

TO

‐25

+65

℃


DC 供电电压

VDP

+7

+15

Volts


最大输入RF功率 Tx



+15

dBm

*

最大输入光功率 Rx



4

mW



*如需更大输出RF功率的可以联系我公司。




性能参数



参数

单位

最小

典型

最大

单位

备注

工作电压

VCC

7

12

15

Volts


工作电流

ICC


120


mA


激光器输出光功率



2

4

mW


发射端工作波长



1310/1550


nm


接收端工作波长


1100


1700

nm


高频截止

HFC


3000


MHz

1

低频截止

LFC

500



MHz

2

频率响应 (500 – 3000 MHz)



± 1.0

± 1.5

dB


输入/输出阻抗

Z


50


Ohms


输入/输出 VSWR (700‐2700 MHz)



1.3:1

1.5:1



RF 链路增益



0

+15

dB

3

增益可调范围



30


dB


增益调节步进



1


dB


输入噪声门限 @ 1 GHz

EIN


-134


dBm/Hz

3

输入三阶交调 @ 1 GHz

IIP3


33


dBm

3,4

增益随温度变化



± 1.5


dB

5

隔离度


60

80


dB

6



1. 典型的高频截止频率是3000MHz. 如需更高的请联系我公司。

2. 典型的低频截止频率是800MHz. 如需更低的请联系我公司。

3. 测试条件为连接1m单模光纤跳线，光损耗0dB。

4. 相当于IMD 60dB@0dBm总功率 (双音测试)。

5.‐25 to +60 C. 如果更宽的温度范围请联系我公司。

6. 整个频带内的典型值，但是在1GHz时测试。



光模块指示灯说明


LED 指示

亮

不亮

供电-绿色LED

供电正常

供电故障

发射部分-红色LED

激光器偏置电流故障

激光器偏置电流正常< 70 mA

接收部分-红色LED

输入光功率异常

输入光功率正常>‐10 dBm



接口说明


RF接口=SMA(female)

光接口=FC/APC

供电接口=适配器接口

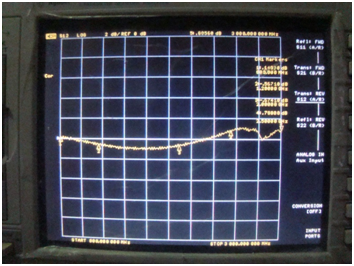

频率响应曲线

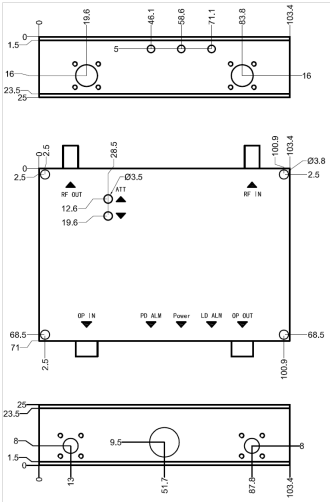

产品描述机械尺寸（单位：mm）
