产品描述
KG-APR-500M系列APD光探测模块集成了高速响应的雪崩光电二极管（APD）、低噪声放大器及高压供电电路，单模光纤或自由空间耦合，SMA连接器输出，具有高增益、高灵敏度、增益平坦等特点，主要应用于微弱光信号接收及光纤传感系统等领域。
产品特点
l 光谱范围：A:850-1650nm，B:320-1000nm
l 响应频率可达500MHz
l 低噪声、高增益
l 光纤、空间耦合输入可选
应用领域 |
l 弱光信号探测
l 光纤传感系统
性能参数 |
参数 | KG-APR-500M-A | KG-APR-500M-B | ||
光谱响应范围 | 850~1650nm | 320~1000nm | ||
材料类型 | InGaAs | Si | ||
光输入 | 光纤 | 自由空间 | 光纤 | 自由空间 |
光敏面直径 | - | 75um | - | 75um |
-3dB带宽 | DC-500MHz | DC-500MHz | ||
上升时间 | 0.55ns | 0.55ns | ||
响应度 | 0.9A/W@1550nm,M=1 | 0.5A/W@700nm,M=1 | ||
增益 | 18×103V/W | 42×103V/W | ||
噪声等效功率NEP | 35pw/√Hz | 65pw/√Hz | ||
饱和光功率 | 100uW | 300uW | ||
工作电压 | DC ±15V | |||
工作电流 | 80mA | |||
输入接头 | FC | |||
输出接头 | SMA | |||
输出阻抗 | 50Ω | |||
输出耦合方式 | DC | |||
外形尺寸 | 91x88x54 | |||
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入光功率 | Pin | mW | 10 | ||
工作电压 | Vop | V | ±13.5 | ±15 | ±16.5 |
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |
工作原理 |
特性曲线
|

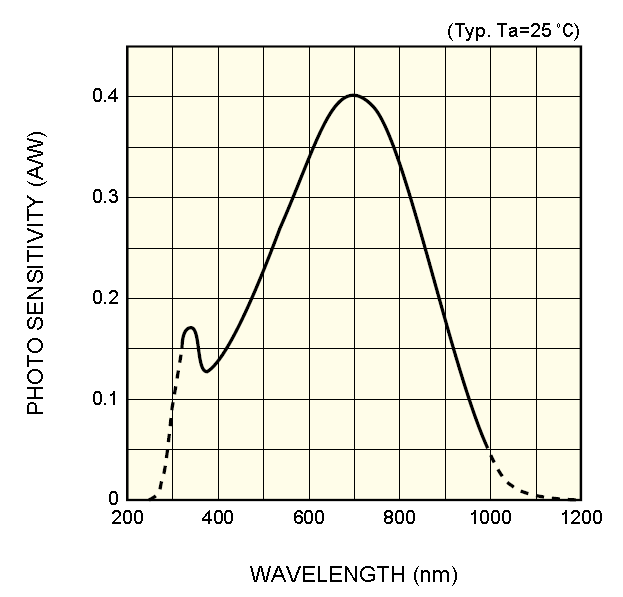

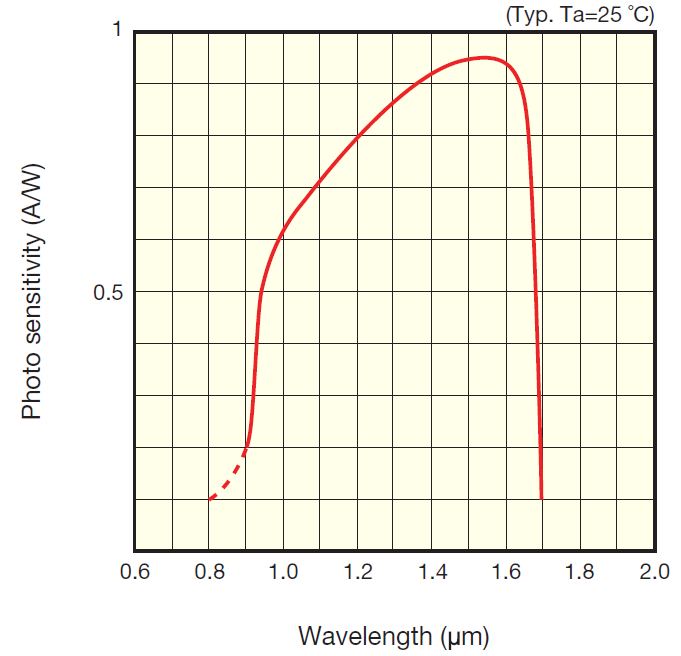

光谱响应曲线

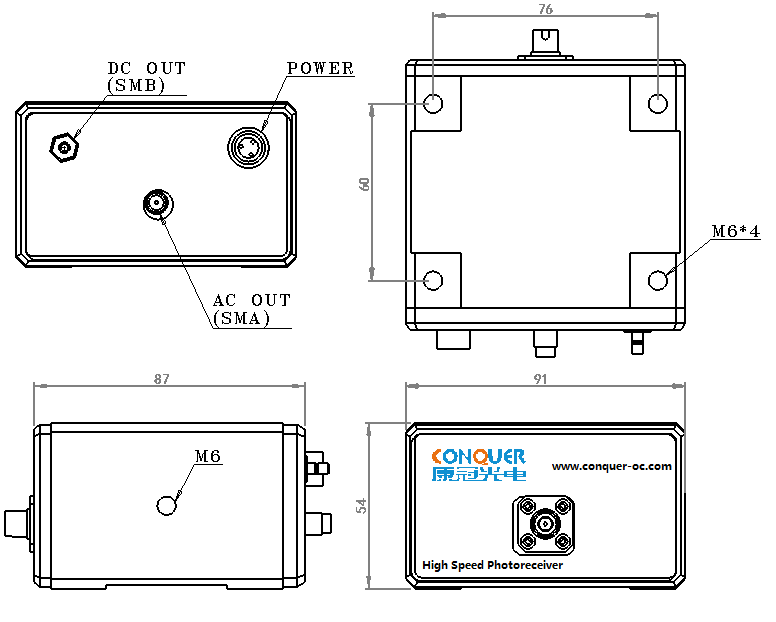

封装尺寸(mm) |
