产品描述 |
KG-APD -10G高速光探测模块集成了高速响应的雪崩光电二极管（APD）和低噪声放大器，单模/多模光纤耦合输入，SMA连接器输出，具有高增益、高灵敏度、交流耦合输出、增益平坦等特点，主要应用于高速光纤传输系统和高速光脉冲探测等领域。
产品特点 |
l 光谱范围： 1100~1650nm
l InGaAs APD探测器
l 高灵敏度: -26dBm
l 饱和光功率1dBm
l 集成了前置放大器和升压电路
应用领域 |
l 高速光脉冲探测
l 高速光纤通信系统
性能参数 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 | |
响应波长 | l | nm | 850 | 1650 | |||
-3dB带宽 | BW | GHz | 8 | from 130MHz | |||
截止频率 | flow | KHz | 24 | 52 | |||
暗电流 | Id | nA | 100 | 25ºC | |||
跨阻 | Zt | W | - | 2000 | - | 单端信号, p-p, f=100MHz | |
最大输出摆幅 | Voutpp | mVp-p | - | 330 | - | ||
输出阻抗 | Ro | W | - | 50 | - | 单端信号 | |
光回损 | ORL | dB | 35 | ||||
饱和光功率 | Ps | dBm | 0 | 1 | - | NRZ，ER=10dB 9.95328Gb/s,PRBS 231-1,BER=10-12 | |
灵敏度 | S | dBm | -26 | -25 | 25 ºC | ||
-25 | -24 | 75 ºC | |||||
响应度 | R | A/W | 0.8 | 0.9 | l=1550nm | ||
工作电压 | Vop | V | 15 | ||||
外形尺寸 | LxWxH | mm | 100 x 100 x 34 | ||||
输入光纤 | 单模/多模光纤 | ||||||
光纤接头 | FC/PC、FC/APC | ||||||
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入光功率 | Pin | mW | 10 | ||
工作电压 | Vop | V | 13.5 | 16.5 | |
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |

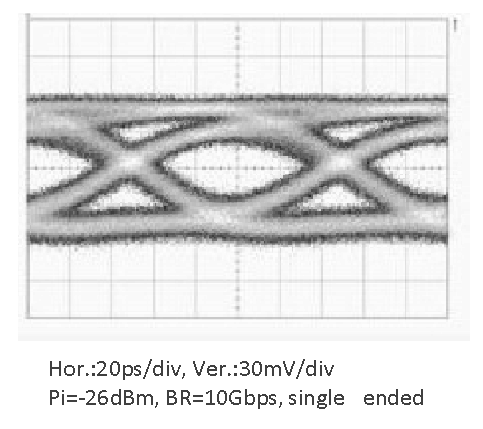

特性曲线 |

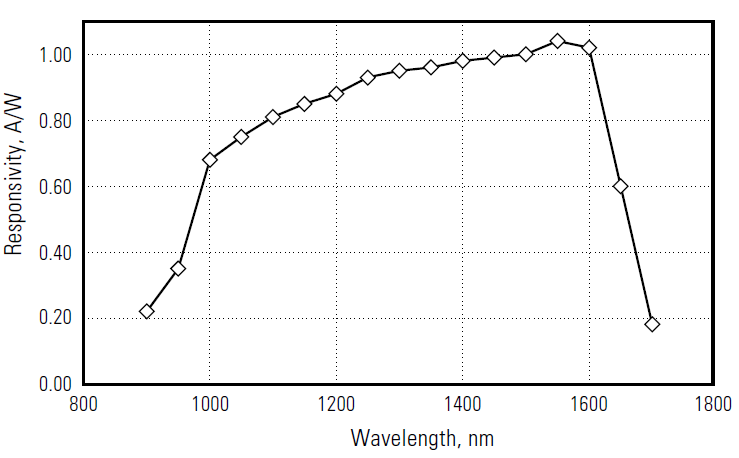

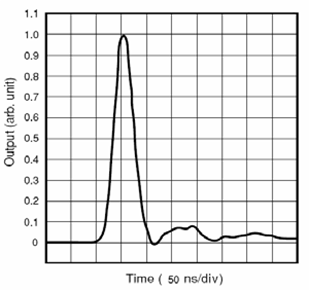

光谱响应 脉冲响应

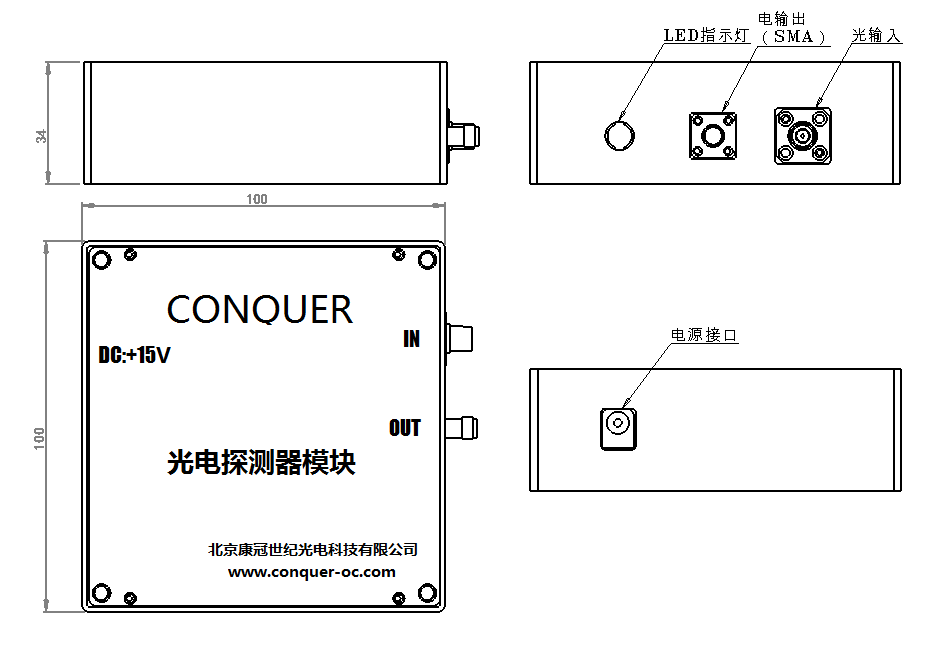

封装尺寸（mm） |
