产品描述

     KG-PT型20GHz高速光探测模块集成高速PIN探测器和TIA放大芯片，单模光纤耦合输入，K连接器输出，具有高增益、高灵敏度、交流耦合输出、增益平坦等特点，主要应用于高速光纤传输系统、ROF以及光纤传感系统等领域。

产品特点


光谱范围： 1200~1650nm

3dB带宽：20GHz

响应时间：8ps


应用领域


高速光脉冲探测

20Gbit/s光纤通信系统

微波链路

布里渊光纤传感系统


性能参数


参数

符号

单位

最小值

典型值

最大值

测试条件

响应波长

l

nm

1200


1650


-3dB带宽

BW

GHz

18

22



暗电流

Id

nA


10

100

25ºC

响应度

R

A/W

0.55

-

0.7

l=1310nm

0.55

-

0.7

l=1550nm

偏振相关损耗

PDL

dB


0.05

0.12

1550nm

光回损

ORL

dB


27

30

DC – 20GHz

灵敏度

Plow

dBm


-9

-8


增益

G

V/W

120

160

-


电回损

S22

dB


-10

-

DC – 20GHz

饱和光功率

Poverl

dBm

3




工作电压

Vop

V


15



外形尺寸

LxWxH

mm

100 x 100 x 34

输入光纤


单模光纤

光纤接头


FC/PC、FC/APC

输出接头


K(f)

极限条件

参数

符号

单位

最小值

典型值

最大值

输入平均光功率

Pin

dBm



6

工作电压

Vop

V

5


5.5

工作温度

Top

ºC

0


70

储存温度

Tst

ºC

-40


85

湿度

RH

%

5


90

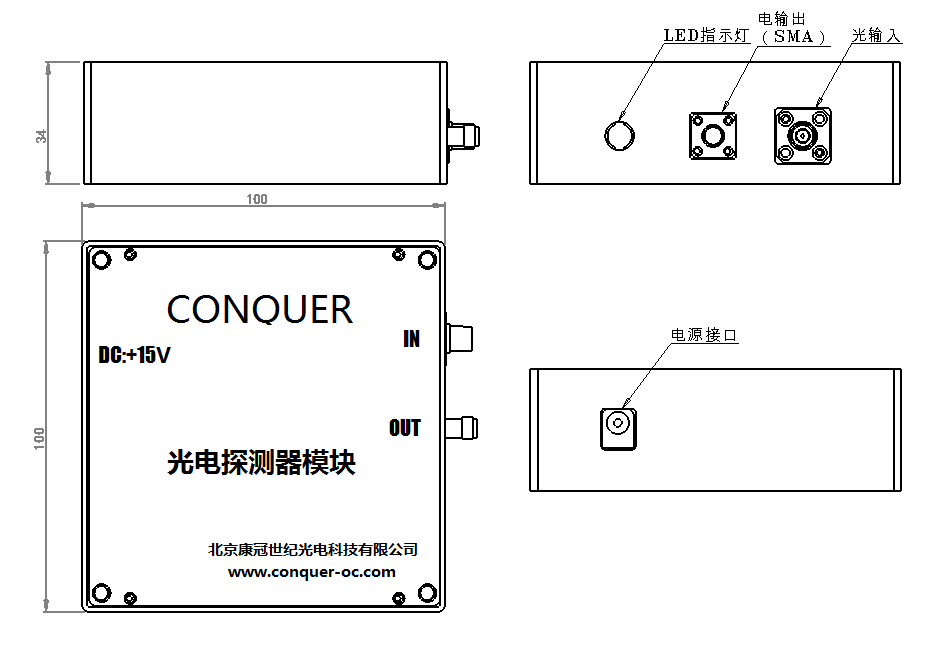

封装尺寸（mm）


订货信息


KG

PT

20G

A

XX

XX


探测模块

Photoreceiver

3dB带宽：

20G---20 GHz

工作波长：

1200~1650nm

耦合方式：

AC----交流耦合


接头类型：

FP---FC/PC

FA---FC/APC
