产品描述 |
康冠KG-PD-XX系列模拟宽带光探测器是专门针对模拟光纤通信设计的一款高性能光探测器，采用高可靠性的平面PIN光电二极管，气密封装，不带低噪声RF放大器。具有高响应度、高带宽、高线性、使用方面等特点，可广泛应用于光纤延迟线，微波光纤传输链路，相控阵等领域。
产品特点 |
l 远程天线
l 长距离模拟光纤通讯
l 跟踪，遥测及控制 (TT&C)
l 延迟线(Delay lines)
l 相位阵
极限条件 |
参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
输入光功率 | dBm | 10 | |||
工作电压 | V | 10 | |||
焊接温度/时间 | ℃/s | 250/5 | |||
工作温度 | ℃ | -40 | -65 | ||
储存温度 | ℃ | -40 | +85 | ||
工作相对湿度 | % | 5 | 95 | ||
ESD | V | 500 |
性能参数 |
参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 | |
光学特性 | ||||||
探测器类型 | PIN | |||||
响应波长 | nm | 1100 | 1700 | |||
响应度 | A/W | 0.8 | 0.9 | |||
饱和光功率 | dBm | 6 | 7 | |||
暗电流 | nA | 5 50 | 25℃ 85℃ | |||
光回波损耗 | dB | 50 | ||||
光纤类型 | SMF-28E | |||||
光纤连接器 | FC/APC | |||||
RF特性 | ||||||
工作带宽-3dB | GHz | 6 | ||||
10 | ||||||
18 | ||||||
低频截止频率 | KHz | 50 DC | AC耦合 DC耦合 | |||
带内平坦度 | dB | -1.5 | +1.5 | |||
驻波比 | 1.5 | |||||
输入阻抗 | W | 50 | ||||
RF连接器 | SMA-F/SMA-M | |||||
供电 | ||||||
供电 | DC | V | 5 | |||
封装尺寸
特性曲线

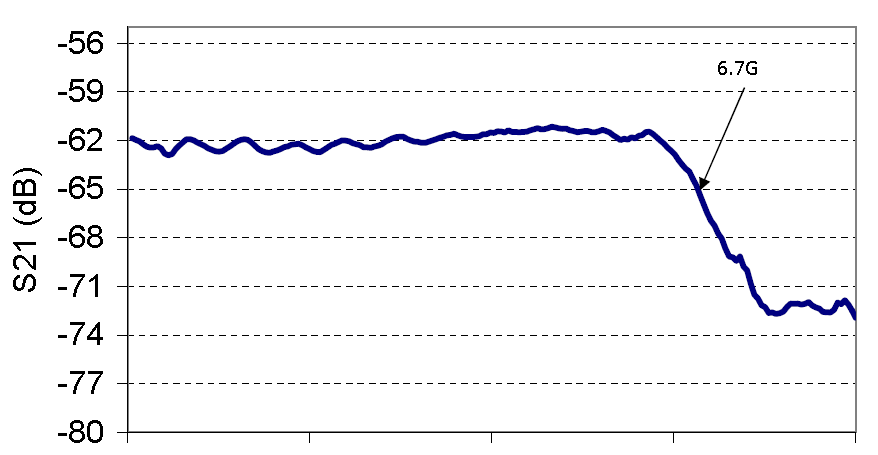

6G S21曲线 |
