产品描述 |
康冠KG-PD-XX系列模拟宽带光接收模块，采用高线性的PIN探测器，全透明工作方式，不带RF驱动放大器，能长距离、高带宽、响应平坦地传输高达20GHz的微波RF信号，为各种模拟宽带微波应用提供了性能卓越的线性光纤通信。由于避免采用昂贵的同轴电缆或波导，传输距离的限制被取消，极大地提高了微波通信的信号质量和可靠性，可广泛应用于远程无线，定时以及基准信号分配，遥测及延迟线等微波通信领域。
产品特点 |
l 远程天线
l 长距离模拟光纤通讯
l 跟踪，遥测及控制 (TT&C)
l 延迟线(Delay lines)
l 相位阵
极限条件 |
参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
输入光功率 | dBm | 10 | |||
工作电压 | V | 10 | |||
工作温度 | ℃ | -40 | +70 | ||
储存温度 | ℃ | -40 | +85 | ||
工作相对湿度 | % | 5 | 95 |
性能参数 |
参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 | |
光学特性 | ||||||
探测器类型 | PIN | |||||
响应波长 | nm | 1100 | 1700 | |||
响应度 | A/W | 0.8 | 0.9 | |||
光回波损耗 | dB | 50 | ||||
光纤类型 | SMF-28E | |||||
光纤连接器 | FC/APC | |||||
RF特性 | ||||||
工作带宽-3dB | GHz | 6 | ||||
10 | ||||||
18 | ||||||
带内平坦度 | dB | -1.5 | +1.5 | |||
驻波比 | 1.5 | |||||
输入阻抗 | Ω | 50 | ||||
RF连接器 | SMA-F | |||||
供电 | ||||||
供电 | DC | V | 5 | |||
功耗 | W | 1 | 单电源工作 | |||

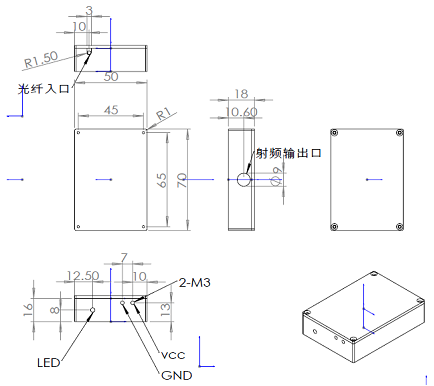

封装尺寸 |
单位：mm
特性曲线 |

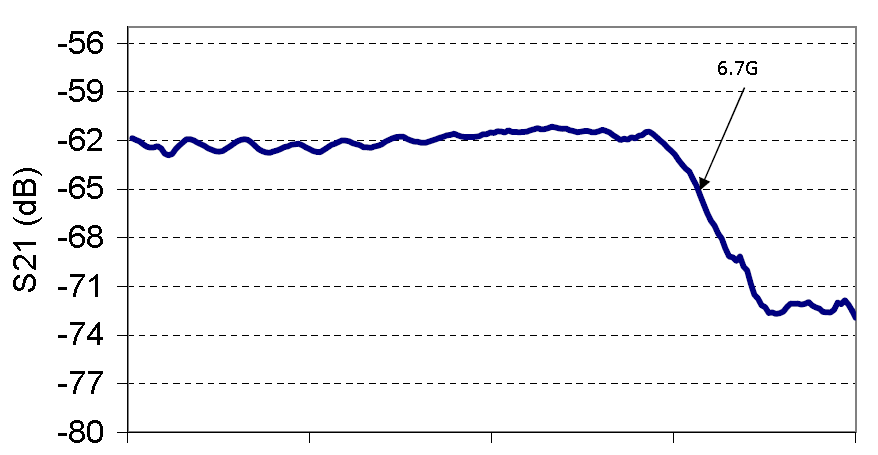

6G S21曲线
