产品描述
KG-PR-500M系列500MHz模拟光探测模块集成了高速响应PIN探测器和低噪声放大器，光纤或自由空间耦合，SMA连接器输出，具有高增益、高灵敏度、增益平坦等特点，主要应用于模拟光信号接收及光纤传感系统等领域。
产品特点
光谱范围：320-1000、850-1650nm
3dB带宽500MHz
低噪声
高增益
光纤、空间耦合输入可选
应用领域
弱光信号探测
外差探测
性能参数
参数 | KG-PR-500M-A | KG-PR-500M-B | ||
光谱响应范围 | 850~1650nm | 320~1000nm | ||
材料类型 | InGaAs | Si | ||
光输入 | 光纤 | 自由空间 | 光纤 | 自由空间 |
光敏面直径 | - | 75um | - | 200um |
-3dB带宽 | 500MHz | 500MHz | ||
上升时间 | 0.6ns | 0.6ns | ||
响应度 | 0.9A/W@1550nm | 0.5A/W@700nm | ||
增益 | 2×103V/W | 1×103V/W | ||
噪声等效功率NEP | 18pw/√Hz | 36pw/√Hz | ||
饱和光功率 | 800µW | 1.6mW | ||
工作电压 | DC ±15V | |||
工作电流 | 80mA | |||
输入接头 | FC/Freespace | |||
输出接头 | SMA(f) | |||
输出阻抗 | 50Ω | |||
输出耦合方式 | DC | |||
外形尺寸 | 76.0 × 72.6 × 44.0 | |||
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入光功率 | Pin | mW | 10 | ||
工作电压 | Vop | V | ±13.5 | ±15 | ±16.5 |
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |
特性曲线 |

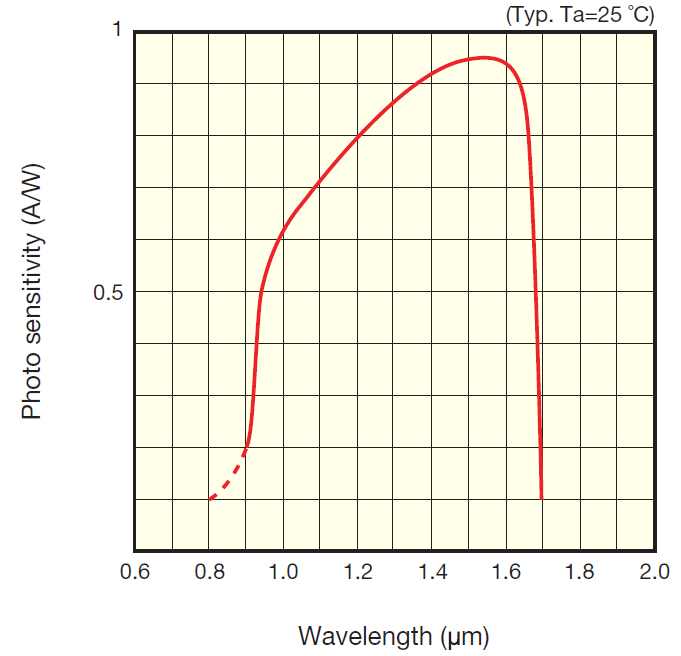

光谱响应曲线

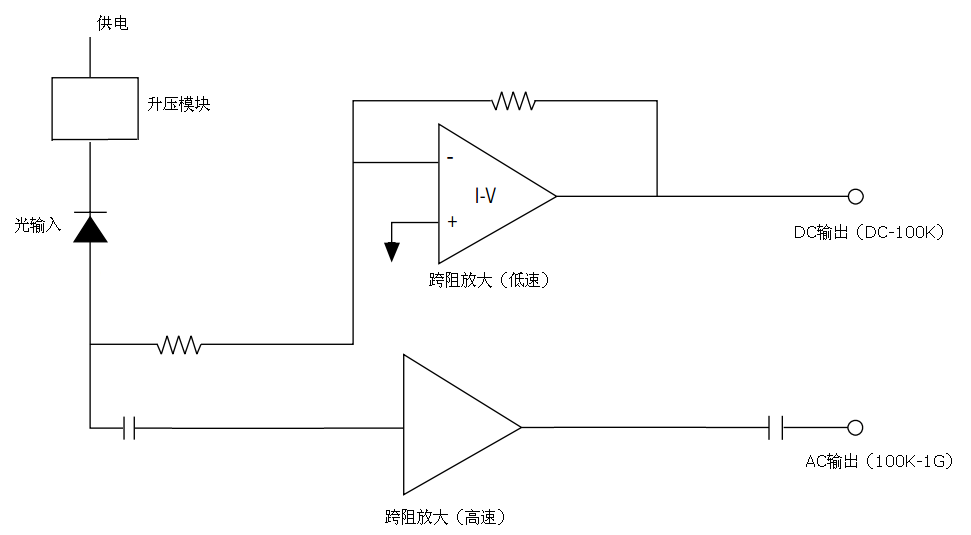

内部工作电路

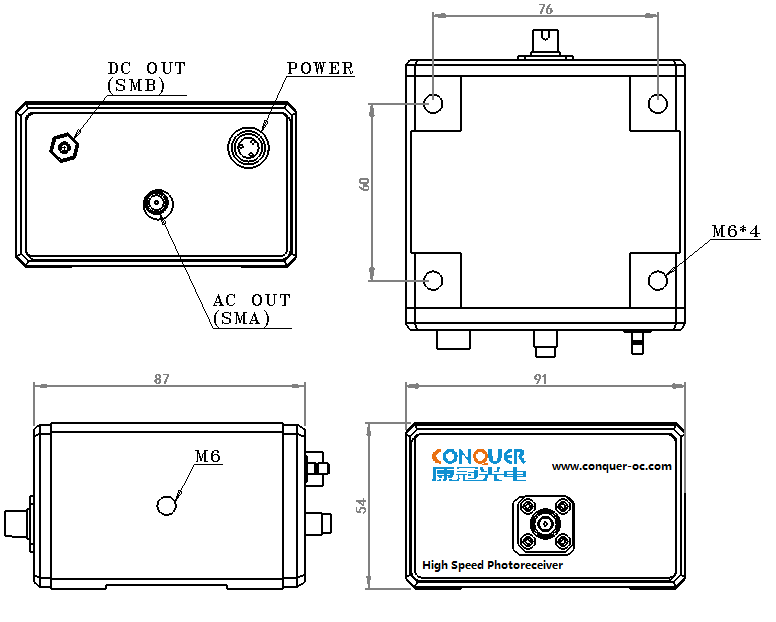

封装尺寸(mm) |
