产品描述
KG-PR-1G系列1GHz模拟光探测模块集成了高速PIN探测器和低噪声放大器，光纤或自由空间耦合，SMA连接器输出，具有高增益、高灵敏度、增益平坦等特点，主要应用于模拟光信号接收及光纤传感系统等领域。
产品特点
l 光谱范围：320-1000、850-1650nm
l 3dB带宽：1GHz
l 低噪声
l 高增益
l 光纤、空间耦合输入可选
应用领域 |
l 弱光信号探测
l 外差探测
性能参数 |
参数 | KG-PR-1G-A | KG-PR-1G-B | |||
光谱响应范围 | 850~1650nm | 320~1000nm | |||
材料类型 | InGaAs | Si | |||
光输入 | 光纤 | 自由空间 | 光纤 | 自由空间 | |
光敏面直径 | - | 75um | - | 200um | |
-3dB带宽 | AC端 | 100K~1GHz | 100K~1GHz | ||
DC端 | DC-100KHz | DC-100KHz | |||
上升时间 | 0.35ns | 0.35ns | |||
响应度 | 0.9A/W@1550nm | 0.5A/W@700nm | |||
增益 | 1.6×103V/W | 0.8×103V/W | |||
最小探测光功率 | -29dBm | -26dBm | |||
噪声等效功率NEP | 25pw/√Hz | 50pw/√Hz | |||
饱和光功率 | 1.2mW | 2.4W | |||
工作电压 | DC ±15V | ||||
工作电流 | 80mA | ||||
输入接头 | FC | ||||
输出接头 | AC端口：SMA(f),DC端口：SMB(f) | ||||
输出阻抗 | 50Ω | ||||
输出耦合方式 | DC | ||||
外形尺寸 | 76.0 × 72.6 × 44.0 | ||||
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入光功率 | Pin | mW | 10 | ||
工作电压 | Vop | V | ±13.5 | ±15 | ±16.5 |
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |

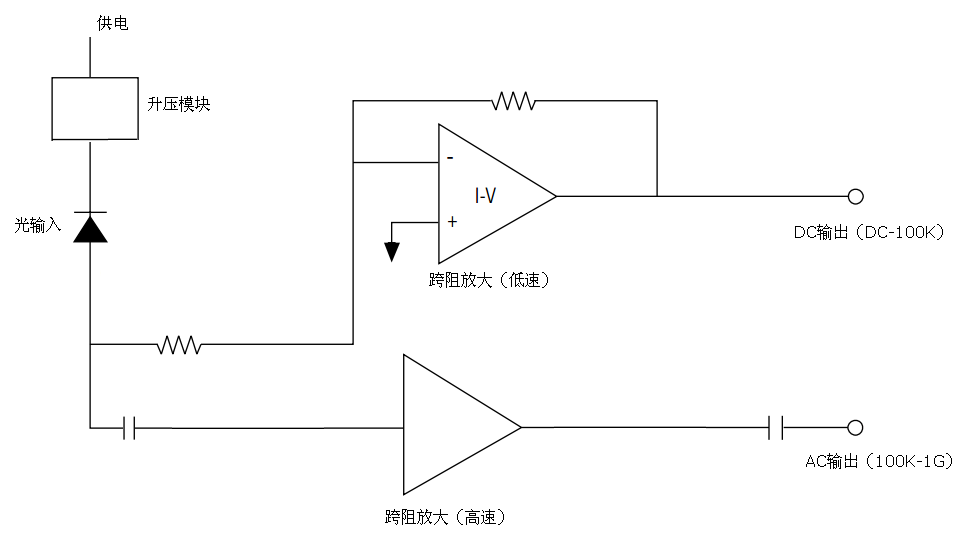

工作原理 |
特性曲线 |

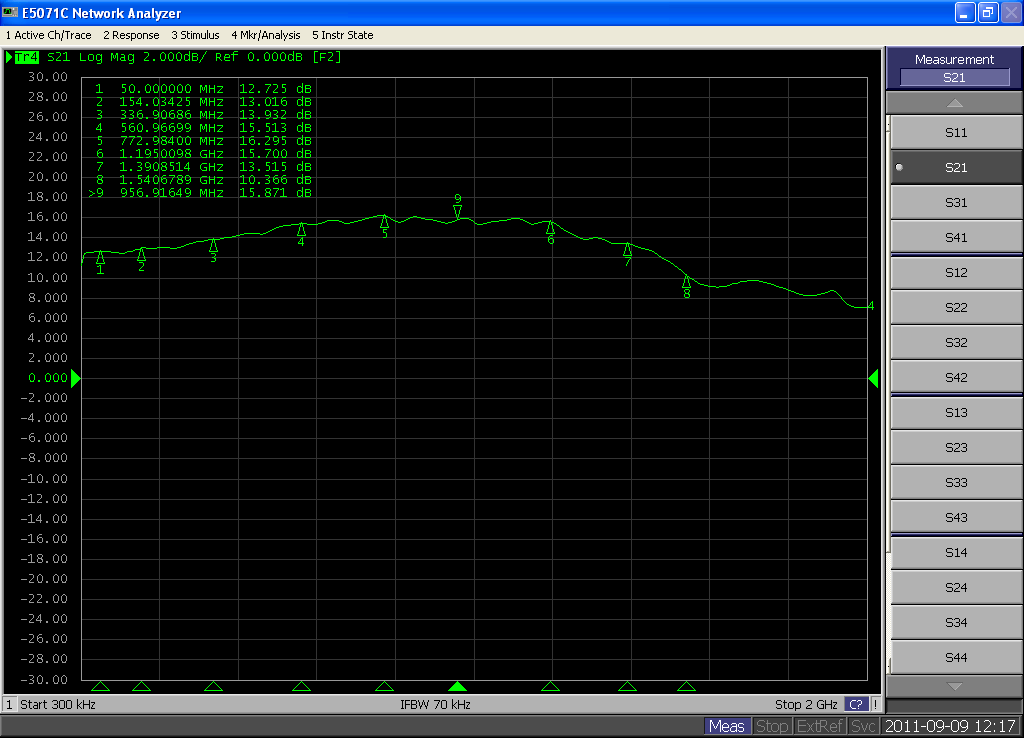

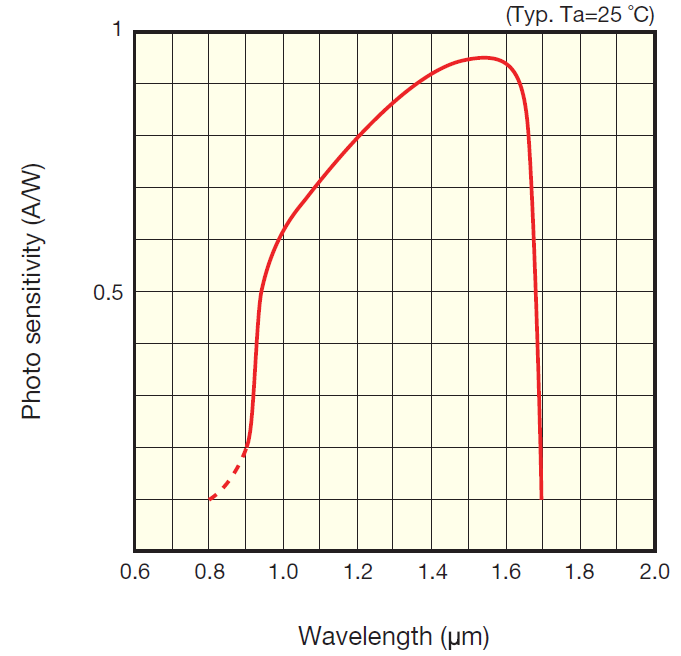

光谱响应曲线 频谱响应曲线
封装尺寸(mm) |
