产品描述
KG-PD-200M型200MHz模拟光探测模块采用了低噪声高速PIN探测器，具有高响应速度、高带宽等特点，可选单模光纤或自由空间耦合，SMA连接器输出，主要应用于光纤激光器测试、光电检测系统、示波器前置光电转换器及光纤传感系统等。
产品特点
l 200nm-2300nm多个波段可选
l 低噪声
l 无放大芯片，更低能耗
l 小型化封装，内置M6螺纹孔，方便安装使用
l 光纤、空间耦合输入可选
应用领域 |
l 光纤传感
l 光纤激光器测试
l 示波器前置光电转换器
l 光电检测系统
性能参数 |
参数 | 符号 | 单位 | A型 | B型 |
响应波长 | l | nm | 850-1650 | 320-1000 |
光敏面直径* | Ø | um | 75 | 800 |
响应度 | R | A/W | 0.9@1550nm | 0.55@800nm |
-3dB带宽 | BW | MHz | 200 | 200 |
上升时间 | trise | ns | 1.5 | 1.5 |
增益 | Gain | V/W | 45 | 25 |
饱和光功率 | Ps | mW | 5 | 5 |
输出阻抗 | Ro | W | 50 | |
工作电压 | Vop | V | 5 | |
外形尺寸 | LxWxH | mm | 61.5 × 50× 20 | |
输出接口 | SMA(f) | |||
输入方式 | 光纤、Freespace | |||
光纤接头 | FC | |||
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入光功率 | Pin | mW | 10 | ||
工作电压 | Vop | V | 5 | 6 | |
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |
特性曲线 |

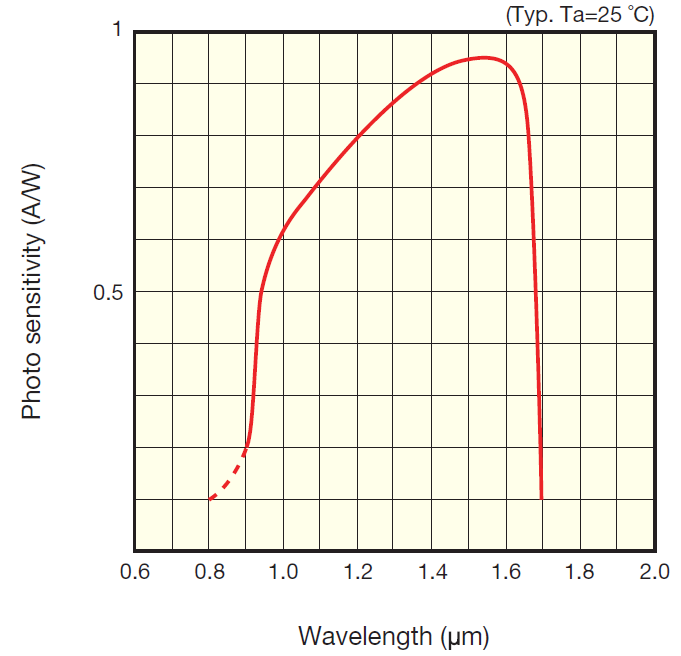

光谱响应曲线

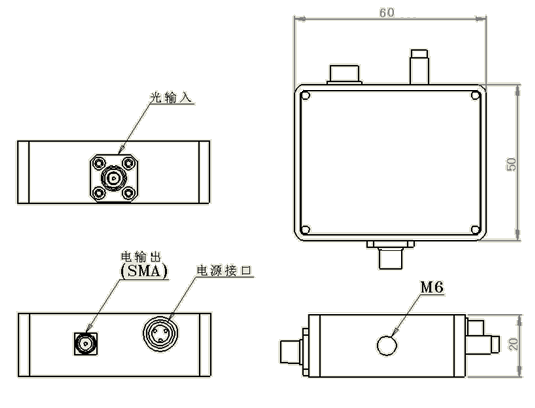

封装尺寸(mm) |
