产品描述

      KG-PD-50G型50GHz高速光探测模块采用了高性能PIN探测器，单模光纤耦合输入，具有高增益、高灵敏度、直流/交流耦合输出、增益平坦等特点，主要应用于高速光纤传输系统、ROF以及光纤传感系统等领域。

     产品特点

l 光谱范围： 1480~1620nm

l 3dB带宽：50GHz

l 响应时间：7ps

l 结构紧凑，DC/AC耦合输出


应用领域


l 40G光纤通信系统

l 60GHz微波光子学

l 微波链路

l 高速光波特性分析


性能参数


参数

符号

单位

最小值

典型值

最大值

测试条件

响应波长

l

nm

1480


1620


-3dB带宽

BW

GHz

45

50


DC耦合输出

33

40


AC耦合输出

暗电流

Id

nA


5

200


响应度

R

A/W

05

0.65


最佳偏振态

上升时间

Tr

ps


7



偏振相关损耗

PDL

dB


0.3

0.5


光回损

ORL

dB


27



增益

G

V/W


20

-


电回损

S22

dB


-10

-8

V-connector


-8


AC耦合输出

脉宽


ps


9

10


匹配电阻

Z22

W


50



工作电压

Vop

V


15



外形尺寸

LxWxH

mm

100 x 100 x 34

输入光纤


单模光纤

光纤接头


FC/PC、FC/APC

输出接口


V（f）


极限条件


参数

符号

单位

最小值

典型值

最大值

输入光功率

Pin

mW



10

工作电压

Vop

V

2.0

2.8

3.3

工作温度

Top

ºC

-10


60

储存温度

Tst

ºC

-40


85

湿度

RH

%

5


90


特性曲线

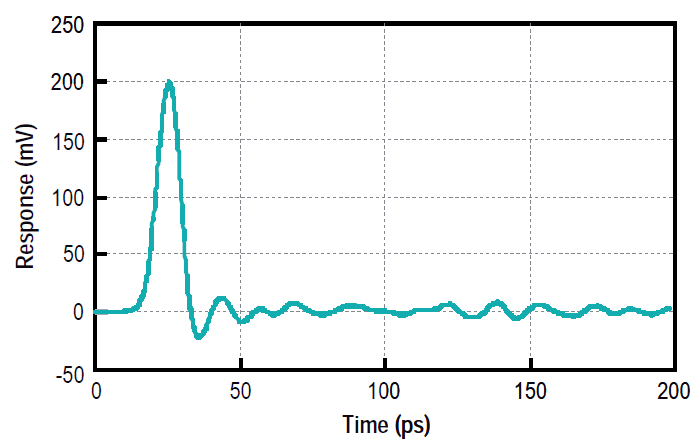

频率响应曲线 脉冲响应

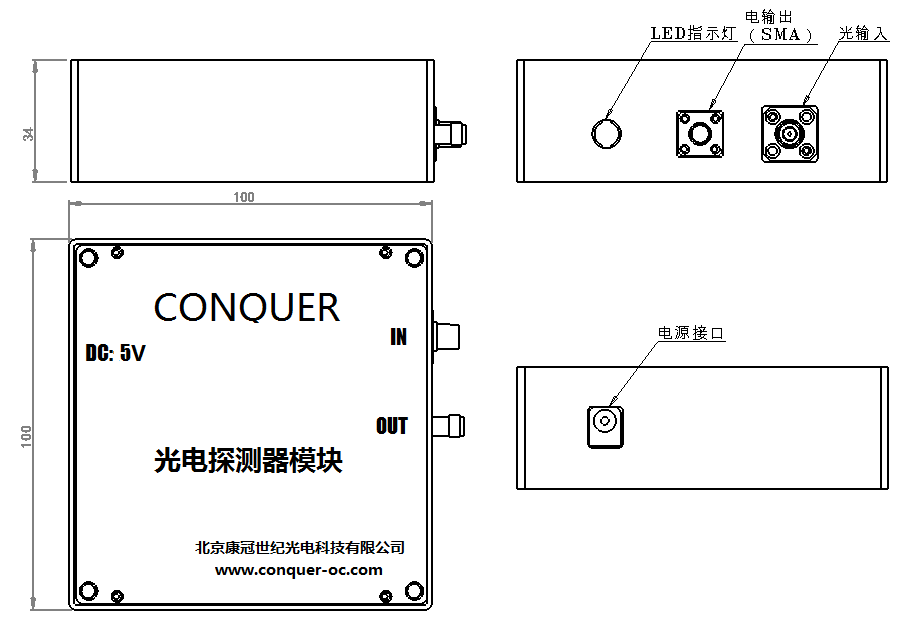

封装尺寸（mm）
