产品描述


KG-BPR系列40G平衡光探测模块集成了40G高速平衡探测器和低噪声放大电路，有效地减少激光器噪声和共模噪声，提高系统的性噪比，低噪声，高增益，带宽可选最高可达31GHz，使用方便等特点。主要用于外差探测、相干合成和THz探测等领域。



产品特点


光谱范围： 1530~1620nm

可达40Gb/s的数据传输速率

双输入端口，差分输出

DC或AC耦合方式可选


应用领域


高速光纤通信系统

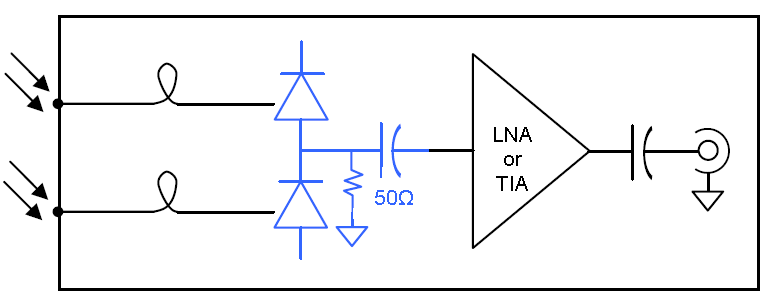

工作原理






特性曲线

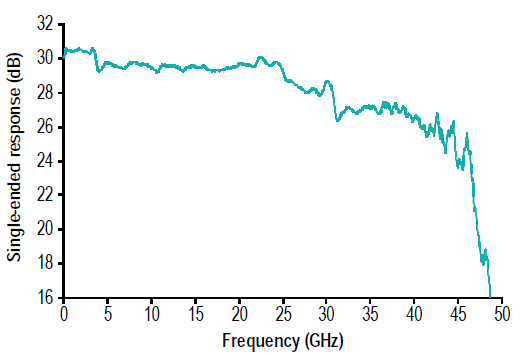

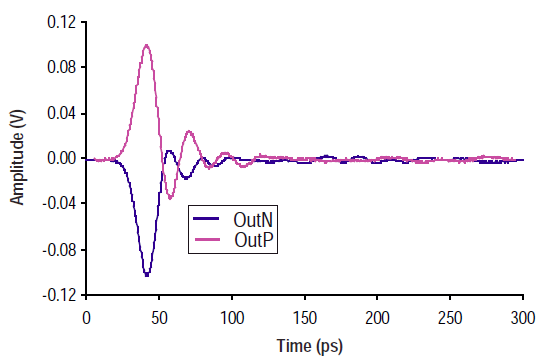

频率响应曲线 脉冲响应曲线




性能参数


参数

符号

单位

最小值

典型值

最大值

测试条件

响应波长

l

nm

1530


1620


-3dB带宽

BW

GHz

27

31



调制速率


Gbit/s


43


@NRZ，DPSK

截止频率

flow

KHz



100K


差分跨阻增益

CG

V/W

2000

2800



输入光平均功率

Popt

dBm

-10


4

@NRZ，per input port

响应度

R

A/W

0.5

0.6

0.75

l=1550nm

偏振相关损耗

PDL

dB


0.4

0.6


光回损

ORL

dB

27

30



电回损

S22

dB



-10

0

f = 0.5 to 15

f = 15 to 50 GHz

最大输出摆幅

Voutpp

mVp-p

-

600

-

Popt ≥ 0dBm

脉宽


ps


15

25


时延


ps


1

2


灵敏度

Sens

dBm


-10



等效噪声功率

inoise

pA/√Hz



80


暗电流

Idark

nA


5

300


耗电功率

Pcon

W


0.45

0.6

per PD

光纤接头


FC/PC、FC/APC



极限条件


参数

符号

单位

最小值

典型值

最大值

输入光功率

Pin

mW



10

工作温度

Top

ºC

-10


60

储存温度

Tst

ºC

-40


85

湿度

RH

%

5


90
