产品描述
KG-BPR系列40G平衡光探测模块集成了40G高速平衡探测器和相应的低噪声驱动电路，有效地减少激光器噪声和共模噪声，提高系统的性噪比，低噪声，高增益，带宽可选最高可达31GHz，使用方便等特点。主要用于外差探测、相干合成和THz探测等领域。
产品特点
l 光谱范围： 1530~1620nm
l 可达40Gb/s的数据传输速率
l 双输入端口
应用领域
l 高速通信相干系统
l 高速光纤传感系统
l 高速光通信系统（DQPSK）

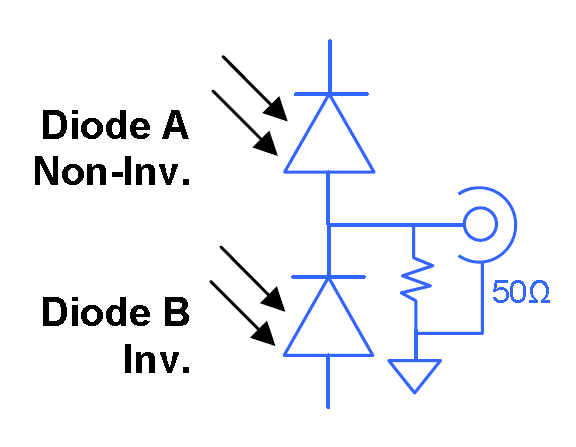

工作原理
工作原理
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入光功率 | Pin | mW | 10 | ||
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 | |
供电电压 | U | V | 2.5 | 3.3 | 3.8 |
性能参数
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 |
响应波长 | l | nm | 1480 | 1620 | ||
-3dB带宽 | BW | GHz | 37 | 42 | ||
输入光平均功率 | Popt | dBm | -10 | 10 | ||
响应度 | R | A/W | 0.45 | l=1550nm | ||
偏振相关损耗 | PDL | dB | 0.4 | 0.8 | ||
光回损 | ORL | dB | 27 | |||
电回损 | S22 | dB | -5 | -3 | ||
脉宽 | ps | 11 | 12 | |||
等效噪声功率 | inoise | pA/√Hz | 80 | |||
暗电流 | Idark | nA | 5 | 200 | @25℃ | |
耗电功率 | Pcon | W | 0.45 | 0.6 | per PD | |
光纤接头 | FC/PC、FC/APC | |||||
特性曲线

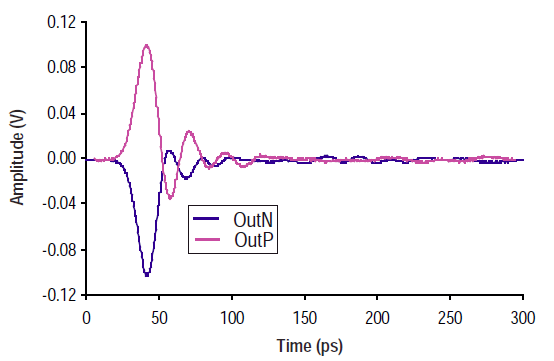

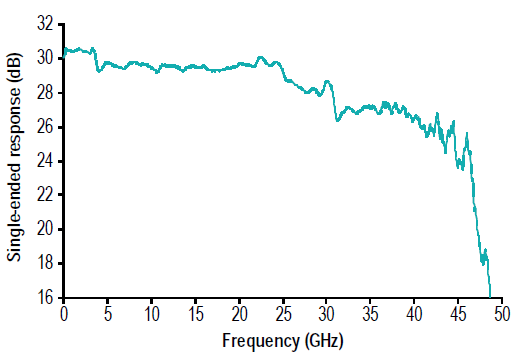

频率响应曲线 脉冲响应曲线

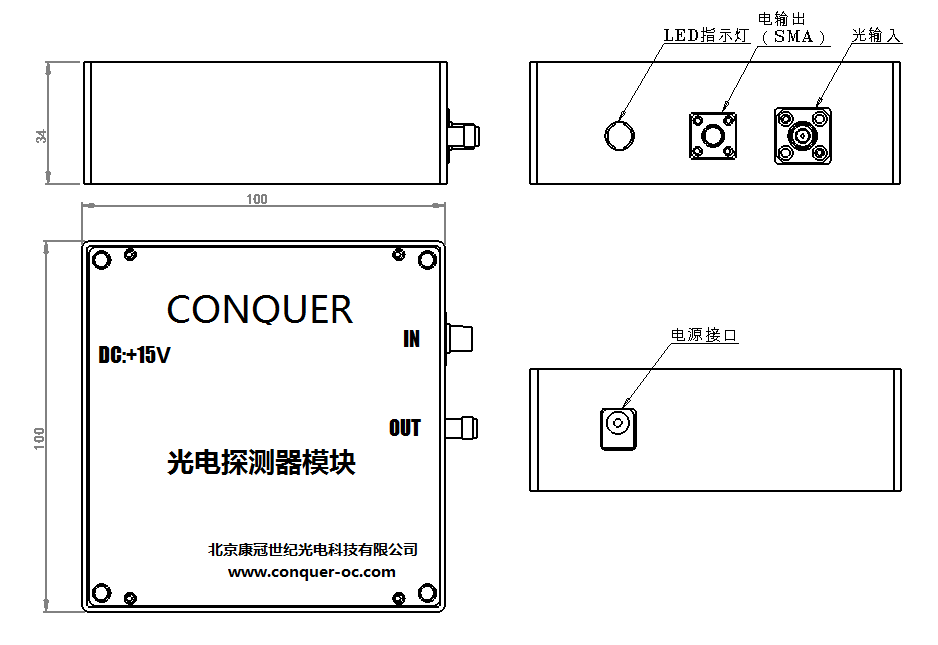

封装尺寸（mm）
