产品描述



KG-HSP系列PIN-FET光探测模块是专用于光电检测、光纤传感、光纤陀螺系统的高灵敏度光电探测器，具有低噪声、高线性度、超高灵敏度、环境适应性强、可靠性高等特点，而且有多种跨阻、带宽规格，适用于不同类型的光电检测、光纤传感和光纤陀螺系统。


产品特点


· 固定增益

· 高灵敏度

· 低噪声

· 多种带宽可选


应用领域

· 光纤传感系统

· 光电检测系统

· 光纤陀螺系统


性能参数


参数

符号

单位

最小  值

典型值

最大值

条件

响应波长

l

nm

1100


1650


暗电流

Id

nA


0.2

0.5

25℃

灵敏度变化

DS

dB



1.5

25℃~65℃

动态范围


dB

-

25

-


探测器响应度

R

A/W

0.8

0.9



输出电压

Vp-p

V



1.5

负载RL=50W

输出阻抗

Ro

W


50



光回损

ORL

dB

35




工作电压

Vop

V


5



工作电流

Iop

mA


70



输入光纤

单模/多模光纤

光纤接头

FC/PC、FC/APC



参数表


参数


KG-HSP-PF-XXXX

跨阻抗(kW)

典型

10

40

60

400

600

800

1200

带宽（MHz-3dB）

典型

60

40

30

10

10

10

10

灵敏度(dBm)

典型

-45

-49

-50

-52

-54

-54

-54

响应度(V/μW)

0.01

0.04

0.06

0.38

0.57

0.71

1.10



极限条件



参数

符号

单位

最小值

典型值

最大值

输入光功率

Pin

mW



10

电源正电压

Vop

V

4.8


5.2

电源负电压

Vop

V

-4.8


-5.2

工作温度

Top

ºC

-10


60

储存温度

Tst

ºC

-40


85

湿度

RH

%

5


90

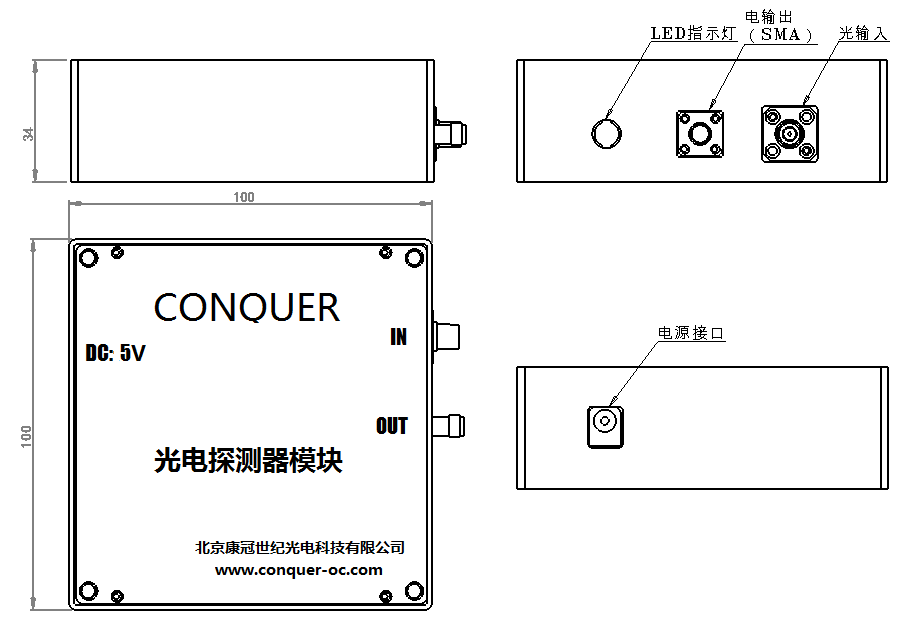

封装尺寸（mm）
