产品描述 |
康冠KG-DML-XX系列模拟宽带直调光发射模块，采用高线性的微波直调式 DFB 激光器 (DML)，全透明工作方式，不带RF驱动放大器，并且集成了自动功率控制（APC ）和自动温度控制（ATC ）电路，保证了激光器能长距离、高带宽、响应平坦地传输高达18GHz的微波RF信号，为各种模拟宽带微波应用提供了性能卓越的线性光纤通信。由于避免采用昂贵的同轴电缆或波导，传输距离的限制被取消，极大地提高了微波通信的信号质量和可靠性，可广泛应用于远程无线，定时以及基准信号分配，遥测及延迟线等微波通信领域。
产品特点 |
l 优异的RF响应平坦度
l 宽动态范围
l 全透明工作方式，适用各种信号编码，通信标准、网络协议
l 工作波长可选择1550nm和DWDM波长
l 集成了自动功率控制（APC ）和自动温度控制（ATC ）电路
l 无内置驱动RF放大器，可以提供应用更多的灵活性
应用领域 |
l 远程天线
l 长距离模拟光纤通讯
l 军用三波通信
l 跟踪，遥测及控制 (TT&C)
l 延迟线(Delay lines)
l 相控阵
性能参数 |
参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 | |
光学特性 | ||||||
激光器类型 | DFB | |||||
工作波长 | nm | 1530 | 1550 | 1570 | 可选DWDM | |
等效噪声强度 | dB/Hz | -145 | ||||
边模抑制比 | dB | 35 | 45 | |||
光隔离度 | dB | 30 | ||||
输出光功率 | mW | 10 | ||||
光回波损耗 | dB | 50 | ||||
光纤类型 | SMF-28E | |||||
光纤连接器 | FC/APC | |||||
RF特性 | ||||||
工作频率@-3dB | GHz | 0.1 | 6 | |||
0.1 | 10 | |||||
0.1 | 18 | |||||
输入RF范围 | dBm | -60 | 20 | |||
输入1dB压缩点 | dBm | 15 | ||||
带内平坦度 | dB | -1.5 | +1.5 | |||
驻波比 | 1.5 | |||||
RF反射损耗 | dB | -10 | ||||
输入阻抗 | Ω | 50 | ||||
输出阻抗 | Ω | 50 | ||||
RF连接器 | SMA-F | |||||
供电 | ||||||
供电 | DC | V | 5 | |||
V | -5 | |||||
功耗 | W | 10 | ||||
供电接口 | 穿心电容 | |||||
极限条件 |
参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
输入RF功率 | dBm | 20 | |||
工作电压 | V | 13 | |||
工作温度 | ℃ | -40 | +70 | ||
储存温度 | ℃ | -40 | +85 | ||
工作相对湿度 | % | 5 | 95 |

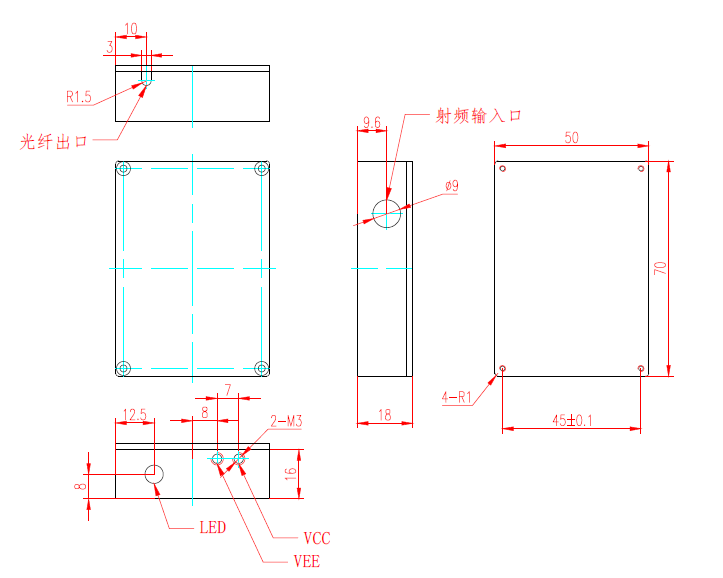

封装尺寸 |
单位：mm
特性曲线
|
6G S21&S11曲线
10G S21&S11曲线
18G S21&S11曲线
