产品描述


康冠DMLD 系列模拟宽带直调DFB激光器是采用InGaAs/InP制作的 MQW DFB 激光组件，集成了激光组件、光隔离器，TEC，热敏电阻、监控光电二极管和宽带直流偏置，采用气密性7-pin封装，可以实现宽带模拟信号的电光转换，主要用于宽带模拟信号传输、光纤时频传输、相控阵雷达以及光纤延迟线等领域。



产品特点


l 多种波长可选：

l 1310nm、1550nm、DWDM

l 多种带宽可选：6/10/18GHz

l 输出功率可选：8/10mW

l 射频端口为K连接器

l 优异的RF响应平坦度

l 宽动态范围

l 全透明工作方式

l 无内置驱动RF放大器

l 工作温度可选：-40~70℃、-55~70℃



应用领域


l 远程天线

l 长距离模拟光纤通讯

l 军用三波通信

l 跟踪，遥测及控制 (TT&C)

l 延迟线(Delay lines)

l 相控阵

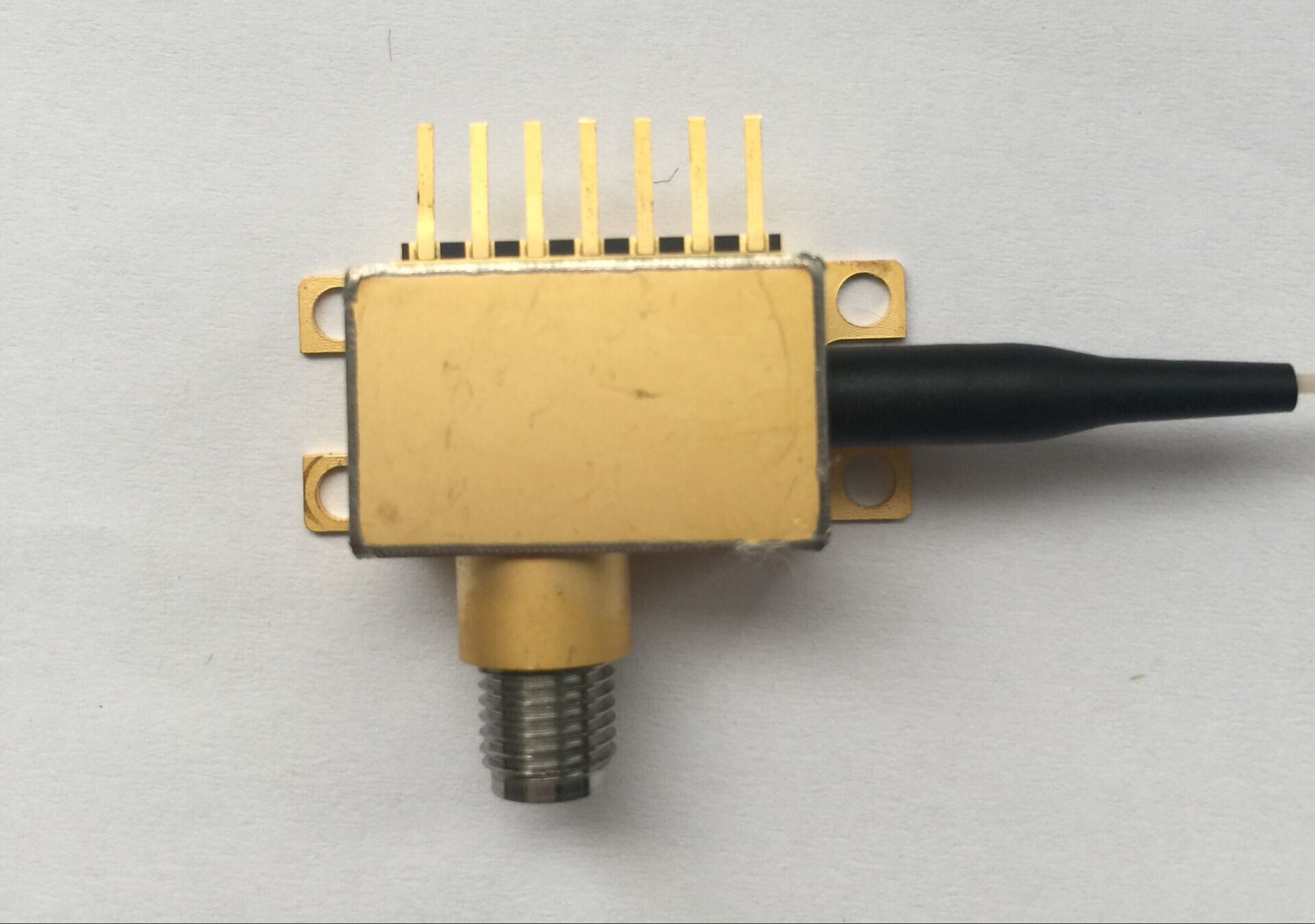

图1 激光器实物图






极限条件


参数

符号

额定值

单位

测试条件

激光反向电压

Vrl

2.0

V

-

二极管反向电压

Vrd

20

V

-

储存温度

Ts

-55~+85

℃

-

工作温度

To

-40~+70

℃

-

To

-55~+70

℃


TEC电流

Ic

1.7

A

--

RF输入最大功率

Pin

20

dBm

--


性能参数


Tc=25℃

参数

符号

测试条件

最小值

典型值

最大值

单位

阈值电流

Ith

CW

-

-

25

mA

操作电流

Iop

CW

-

-

100

mA

输入阻抗

Zin

IF=Iop

-

50

-

Ω

热敏电阻

RT

@+25℃

9.5

10

10.5

kΩ

热敏电阻温度系数


@+25℃

-

-4.4

-

%/℃

中心波长

lc

CW, IF=Iop

-

1310/1550

ITU-T

-

nm

输出光功率

PF

CW, IF=Iop,


10


mW

边模抑制比

SMSR

CW, IF=Iop

35

-

-

dB

相对强度噪声

RIN

100MHz-3GHz


-150


dB/Hz

监控电流

Im

-

10

-

200

uA/mW

光隔离


-

30



dB

带宽

S21

DMLD-15

-06

-10

-18


6

10

18

-

-

GHz

回波损耗

S11


8



dB

输入1dB功率压缩点

P1dB


15



dBm

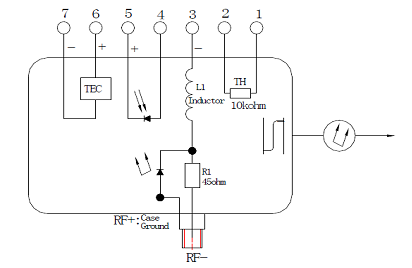

原理图

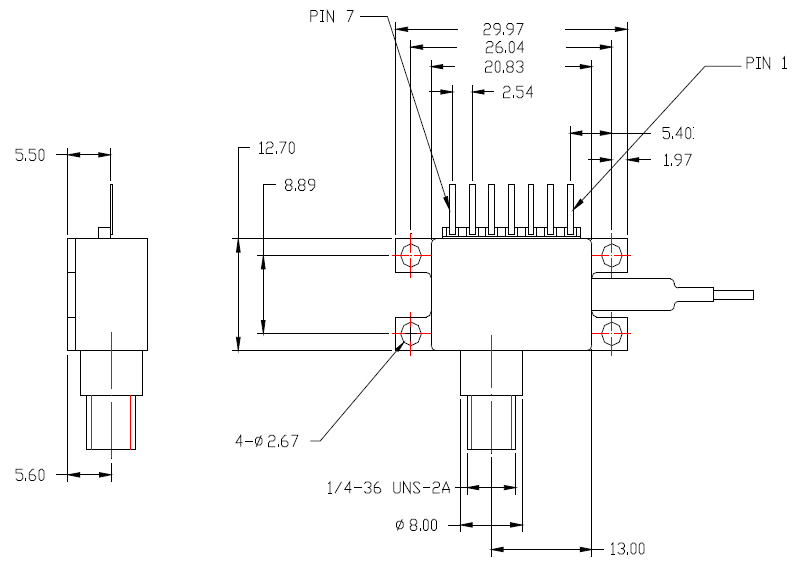

封装尺寸



单位： mm







管脚定义


引脚说明

引脚

功能

1

热敏电阻器

2

热敏电阻器

3

DC Laser Bias (-)

4

MPD 阳极

5

MPD 阴极

6

TEC (+)

7

TEC (-)



S曲线


6G  S21&S11曲线

10G  S21&S11曲线


18G  S21&S11曲线

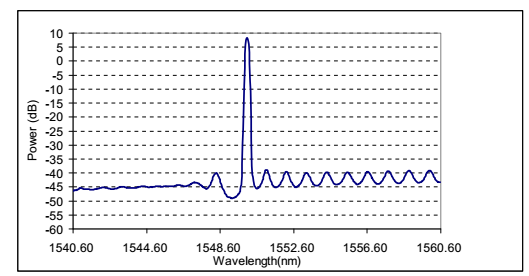

DMLD-15-10G光谱图

空间光谱的中心波长是1550.08nm，边模抑制比（SMSR）48.32dB



光纤特性


类型：单模光纤SMF28e 直径900μm

保偏光纤Fujikura SM15P，直径900μm

光纤长度：最小900mm
