产品描述
KG-TLS型可调谐激光光源采用高性能DFB激光器、波长调谐范围>40nm，固定波长间隔（信道间隔50 GHz）的可调谐激光光源，其波长内部锁定功能可以确保输出光的波长或频率在DWDM通道的ITU grid上。具有输出光功率高（10mW）、窄线宽、波长精度高、功率稳定性好等特点。可实现仪器的远程控制，主要应用于WDM器件测试、光纤传感、PMD和PDL测量以及光学相干层析成像（OCT）等领域。
产品特点
l 波长调谐范围>40nm
l 输出功率10mW
l 窄线宽3MHz
l 波长内部锁定
l 可远程控制
应用领域 |
l WDM器件测试
l 光纤传感系统
l PMD和PDL测试
l 光学相干层析成像（OCT）
性能参数 |
参 数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
波长 | C-band | l | 1524 | 1565 | nm | |
L-band | l | 1560 | 1620 | |||
波长调谐范围 | 40 | nm | ||||
通道间隔 | 50 | GHz | ||||
波长转换速度 | 2 | s | ||||
波长精度 | -1.5 | 1.5 | GHz | |||
输出光功率 | Po | 10 | dBm | |||
3dB谱宽 | Dl* | 3 | 10 | MHz | ||
边模抑制比 | SMSR | 40 | 50 | dB | ||
偏振消光比 | PEX | 20 | dB | |||
相对噪声强度 | RIN | -145 | -135 | dB/Hz | ||
功率稳定性** | PSS | ±0.005 | dB/5min | |||
PLS | ±0.01 | dB/8h | ||||
输出端隔离度 | ISO | 30 | 35 | dB | ||
规格 | 台 式 | |||||
外形尺寸L x W x H | 320×220×90 mm | |||||
电源要求 | AC 220V ± 10％ 30W | |||||
输出光纤 | PMF | |||||
光连接头 | FC/PC FC/APC或用户指定 | |||||
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
工作温度 | Top | ºC | -5 | 55 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |

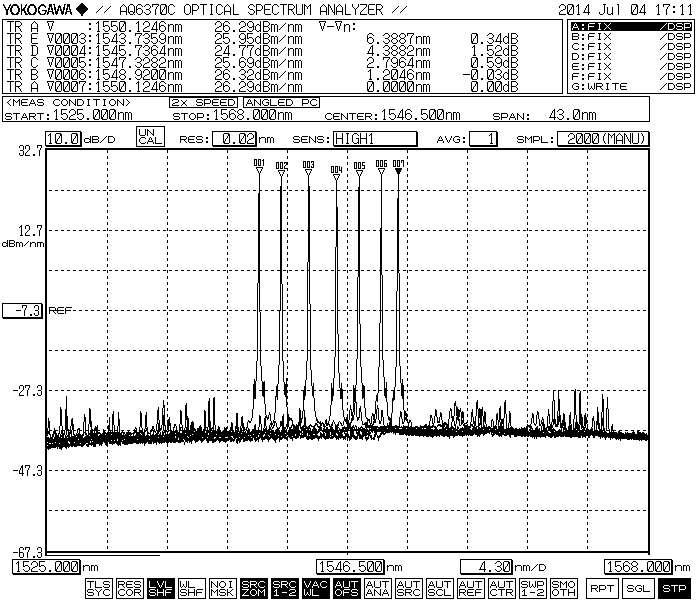

典型光谱 |
