产品描述
KG-DML系列 1310nm高带宽直调光源集成了1310nm 直调DFB激光器、驱动电路及温控电路；该光源具有10GHz高调制带宽，模式稳定性极佳，相对强度噪声低，输出光功率稳定性好。高带宽、高灵敏度的RF信号调制特性使得KG-ELD-13型产品成为了模拟RF信号直调光源的最佳选择。
产品特点 |
l 调制带宽高于10GHz
l 基于InGaAs/ InP多量子阱激光二极管，电光转换灵敏度高
l 内置制冷器及温控电路
l 内置监控PD，保证输出光功率稳定性
l 结构紧凑，模块封装
l DC 5V供电
应用领域 |
l 模拟RF信号传输链路
l 脉冲光调制
l 种子光源
l CATV模拟信号发射器
性能参数 |
参 数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
中心波长 | l | 1310 | nm | ||
输出光功率 | Po | - | 8 | - | mW |
3dB线宽 | Δ υ | - | 1 | - | MHz |
边模抑制比 | SMSR | 30 | 45 | - | dB |
相对噪声强度 | RIN | - | -145 | - | dB/Hz |
偏振消光比* | PER | 17 | 19 | - | dB |
调制带宽 | F | 10 | - | - | GHz |
电回损 | S11 | - | - | -10 | dB |
匹配阻抗 | ZIN | - | 50 | - | Ω |
输出端隔离度 | ISO | 30 | 35 | - | dB |
规格 | 模 块 | ||||
外形尺寸 | L x W x H | 60×95×21 mm | |||
电源要求 | DC +5V | ||||
输出光纤 | SMF/PMF | ||||
工作模式 | 外部信号直接调制 | ||||
光连接头 | FC/PC、FC/APC或用户指定 | ||||
*当输出光纤为保偏光纤耦合时
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入RF 功率 | Pin | dBm | 20 | ||
工作电压 | Vop | V | DC 5V | ||
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |
特性曲线 |

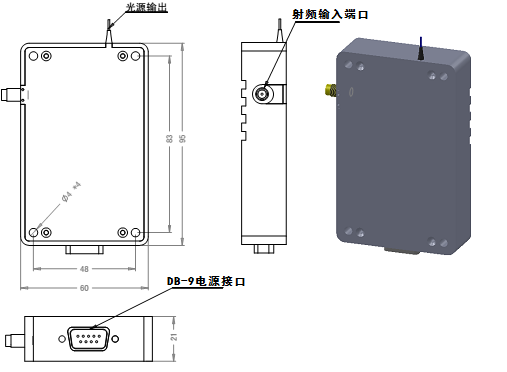

封装尺寸
