产品描述
KG-ELD型直调激光模块集成了高功率激光二级管、驱动电路及温控电路；该模块具有20Mbit/s调制速率，模式稳定性极佳，相对强度噪声低，输出光功率稳定性好。可用于空间光通信、数字通信领域。
产品特点 |
l 输出平均光功率大于200mw
l 调制速率可达20 Mbit/s
l 高消光比
l 尾纤输出
l 低功耗
l 结构紧凑，模块封装
l DC供电
应用领域 |
l 特殊光传输系统
l 种子光源
l 空间光通信
性能参数 |
参 数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
中心波长 | l | 905 | nm | ||
峰值波长容差 | ±10 | nm | |||
输出光功率 | Po | 200 | mW | ||
3dB谱宽 | Δl | 5 | 12 | nm | |
上升/下降时间 | Trise/fall | 1.0 | ns | ||
调制带宽 | F | 20 | Mbit/s | ||
输入电信号幅度（TTL） | 3.3 | V | |||
光消光比 | 12 | dB | |||
纤芯直径 | 62.5 | µm | |||
数值孔径 | 0.27 | NA | |||
工作电流 | I | 500 | mA | ||
规格 | 模 块 | ||||
电源要求 | DC 3.3V | ||||
输入电信号接口 | SMA | ||||
工作模式 | 外部电信号直接调制 | ||||
光连接头 | SC/PC或用户指定 | ||||
** 测试条件：CW, Top=25ºC
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
信号输入电压 | VR | V | 3.3 | 4 | |
工作电流 | IPD | A | 0.5 | 1 | |
工作电压 | Vop | V | DC 3.3 | DC 4 | |
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |

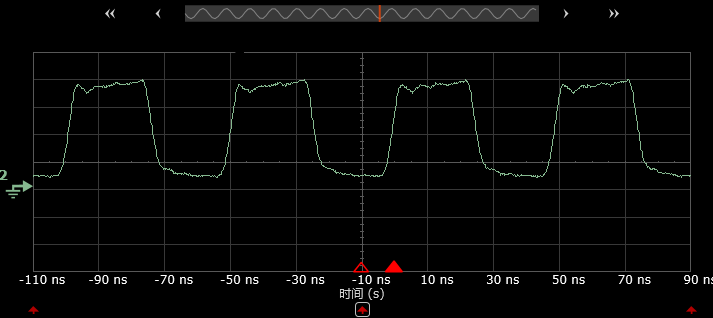

典型信号调制
|
