产品描述

KG-PLS系列850nm纳秒级脉冲光源采用独特的短脉冲驱动电路实现了最窄可达3ns的脉冲输出，同时采用高稳定性的激光器及独特的APC（自动功率控制）和ATC（自动温度控制）电路，使得输出功率和波长具有很高的稳定度，并且可以实时监控光源温度、功率等信息。该系列脉冲光源主要用于MOPA结构光纤激光器种子源、光谱分析、光纤传感、无源器件测试。


产品特点


l 脉冲宽度最窄可达3ns

l 工作波长: 850nm

l 脉冲宽度可调

l 脉冲重复频率可调

l 内置电同步电信号接口

l 内外触发可选

l 台式、模块可选

l 可根据客户要求定制


应用领域


l 激光测距

l 种子光源

l 光纤传感

l 无源器件测试


性能参数


光学参数





参数指标

KG-PLS-08

最小值

典型值

最大值

单位

中心波长

851

852

853

nm

峰值脉冲光功率

nm




脉冲宽度

3


<span color:windowtext;"="" style=";padding: 0px;font-size: 12px">100

ns

光脉冲重复频率

1


1000

KHz

光功率稳定性

<1

%

波长稳定性

<0.01

nm

脉宽调整精度

1

ns

脉宽调整步长

5

ns

重频调整步长

5

KHz

输出光隔离度

30

dB

光纤接口

FC/PC、FC/APC或用户指定

光纤类型

HI 780或者62.5µm MMF


电学及机械参数



参数指标

模块

台式

供电电压

+ 5 V

AC 220V@50Hz

触发模式

内、外触发可选

外触发信号

峰值5V电脉冲

电同步信号

峰值5V电脉冲

触发及同步信号接口

SMA(f)

通讯接口

RS232

外观尺寸

200x120x30

320x220x90


极限条件


参数

符号

单位

最小值

典型值

最大值

工作温度

Top

ºC

0


50

储存温度

Tst

ºC

-40


85

湿度

RH

%

5


90

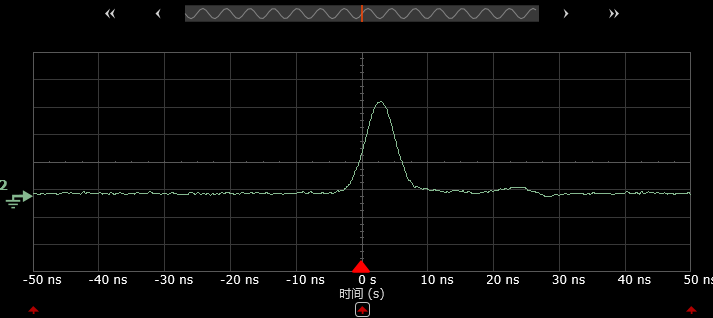

典型脉冲




（脉宽：5ns，上升时间：3ns，下降时间：4ns，重复频率：100KHz）

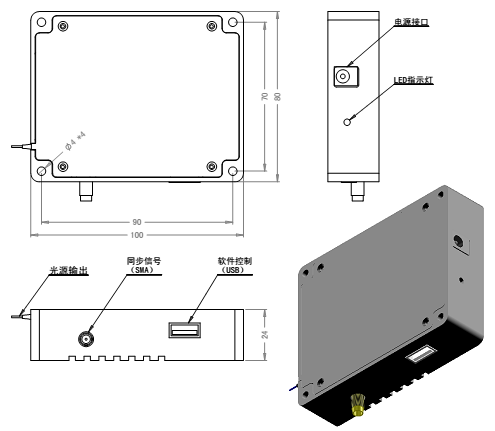

封装尺寸
