KG-DFB系列双通道DFB模块是一款产生高稳定性的激光，并可作为载波用于电光调制器加载被调制的电信号的产品，它可以产生两路波长可调谐和功率可调的激光，为外调制器提供高稳定性的激光光源。激光波长软件可调谐，调谐范围大于±0.5nm范围（最大可调范围为±1nm），激光功率软件可调。
产品特点
两路激光输出
激光波长与功率均可软件调节
调谐范围大于±0.5nm范围（最大可调范围为±1nm）
可选ITU波长
低功耗
应用领域
激光测距
光纤通信
微波光子系统
光纤传感系统
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
工作波长 | λ | 1542 | 1565 | nm | |
输出光功率 | Po | 10 | 100 | mW | |
波长调谐范围 | ±0.5 | ±1 | nm | ||
最小调谐步进 | 0.02 | nm | |||
波长调谐精度 | 0.01 | nm | |||
线宽 | Dλ | 1 | MHz | ||
边模抑制比 | SMSR | 30 | 35 | dB | |
光隔离度 | ISO | 30 | 35 | dB | |
相对噪声强度 | RIN | -145 | dB/Hz | ||
偏振消光比 | ER | 15 | 20 | dB | |
功率稳定性 | PSS | ±0.005 | dB/5min | ||
PLS | ±0.01 | dB/8h | |||
输出端隔离度 | ISO | 30 | 35 | dB | |
规格 | 模块 | ||||
外形尺寸L×W×H | 168mm *115mm *15mm | ||||
电气接口 | J30J-15ZKP | ||||
通信接口 | RS232/RS422 | ||||
电源要求 | ±5V | ||||
光连接头 | FC/APC | ||||
极限条件
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
工作温度 | Top | ℃ | -20 | 50 | |
储存温度 | Tst | ℃ | -40 | 85 | |
湿度 | RH | % | 5 | 90 |

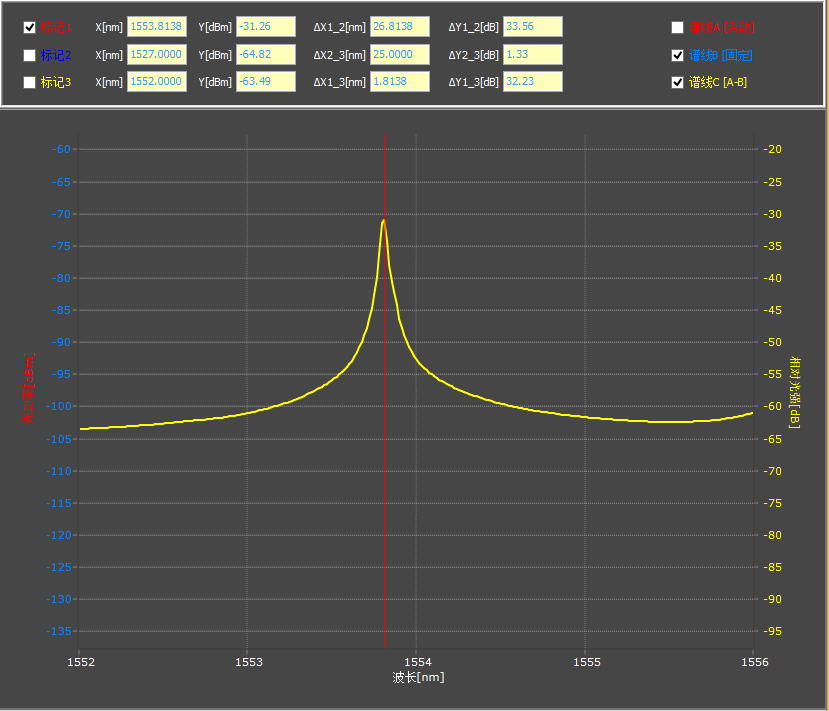

典型光谱

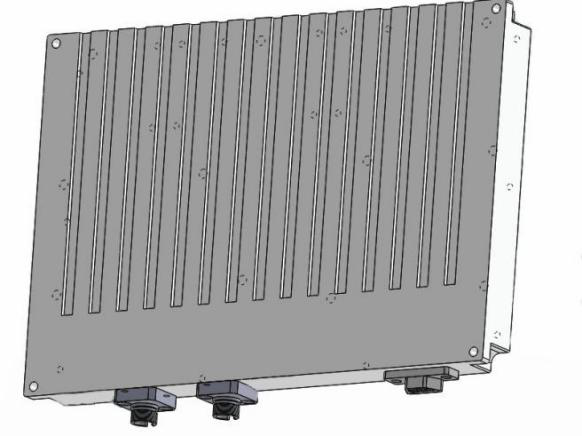

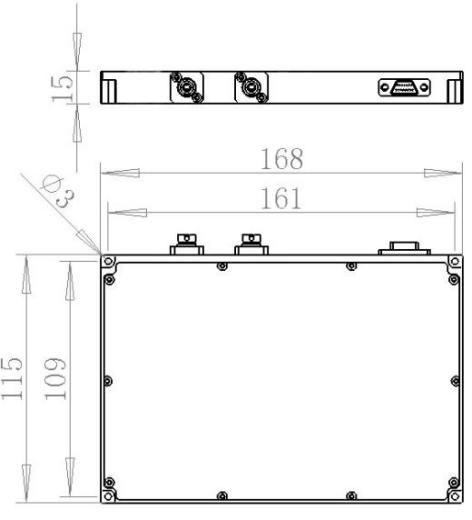

机械尺寸
