产品描述
KG-DFB系列1550nm DFB激光光源采用高性能DFB激光器、独特设计的ATC和APC电路以及隔离控制，保证了极高的功率及波长稳定性，可广泛应用于光纤元器件测试、光纤传感系统、CWDM与DWDM系统测试等。
产品特点
l 可选ITU波长
l 高输出功率可选
l 内置光学隔离器
l 多种工作模式可选
l 模块、台式封装
应用领域 |
l 激光测距
l 种子光源
l 光纤通信
l 光纤传感系统
性能参数 |
参 数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
工作波长 | l | 1547 | - | 1560 | nm |
输出光功率 | Po | 10 | 20 | 100 | mW |
线宽 | Dl* | - | 1 | - | MHz |
边模抑制比 | SMSR | 30 | 35 | - | dB |
光隔离度 | ISO | 30 | 35 | - | dB |
相对噪声强度 | RIN | - | - | -150 | dB/Hz |
偏振消光比* | ER | 15 | 20 | dB | |
功率稳定性 | PSS | ±0.005 | dB/5min | ||
PLS | ±0.01 | dB/8h | |||
输出端隔离度 | ISO | 30 | 35 | dB | |
规格 | 台 式 | 模 块 | |||
外形尺寸L x W x H | 320×220×90 mm | 80×100×24 mm | |||
电源要求 | AC 220V ± 10% 30W | DC +5V | |||
输出光纤 | SMF/PMF | ||||
工作模式 | CW | ||||
光连接头 | FC/PC FC/APC或用户指定 | ||||
*激光器输出为保偏光纤耦合
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
工作温度 | Top | ºC | -5 | 55 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |
典型光谱 |

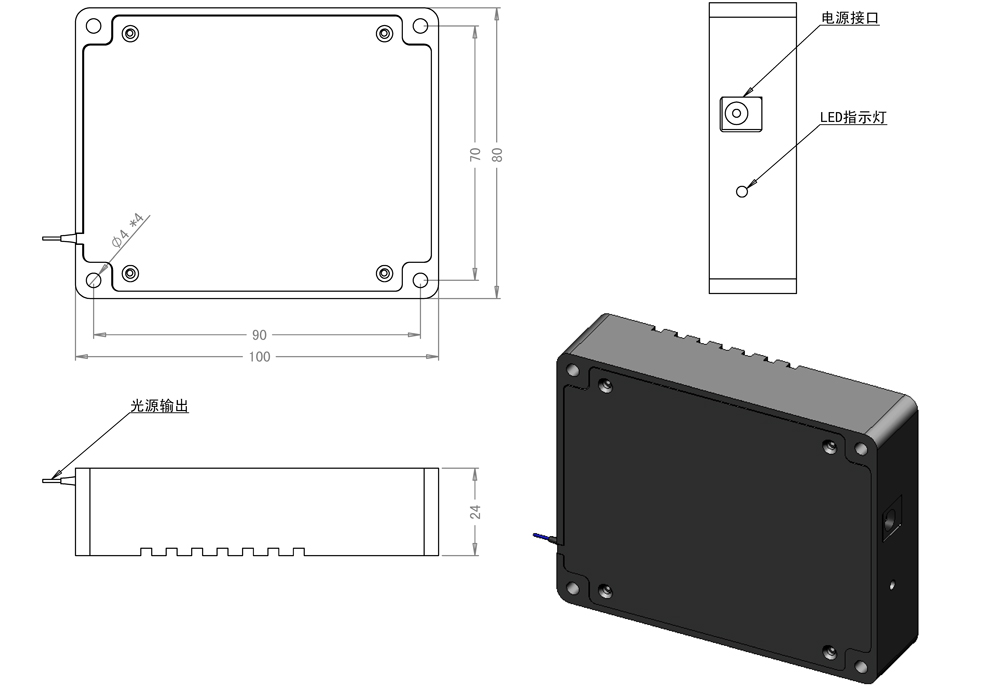

内部架构 |
（单位：mm）
