产品描述 |
KG-DFB系列852nm DFB激光光源采用国外高性能DFB激光器芯片、独特设计的ATC和APC电路以及隔离控制，保证了极高的功率及波长稳定性。该款光源主要应用于时钟频率计量领域，可搭配电光调制器使用，加载时间频率信号，通过光纤进行信号传输；也可用于850nm波段的光学器件的测量，比如高速Si-PIN/APD光探测器、CMOS、CCD等器件的响应度或响应时间的测试。
产品特点 |
l 内置光学隔离器
l 模块、台式封装可选
应用领域 |
l 850nm光纤通信系统
l 光学频率梳
l 光谱分析(Cs)
l 时间频率计量
l 可见光探测器测试系统
性能参数 |
参 数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
工作波长 | l | 851 | 852 | 853 | nm | |
输出光功率 | Po | 10 | - | 50 | mW | |
3dB谱宽 | Dl* | - | - | 2 | MHz | |
边模抑制比 | SMSR | 30 | 45 | - | dB | |
相对噪声强度 | RIN | - | -150 | -140 | dB/Hz | |
功率稳定性* | PSS | - | - | ±0.005 | dB/5min | |
PLS | - | - | ±0.01 | dB/8h | ||
输出端隔离度 | ISO | 30 | - | - | dB | |
规格 | 台 式 | 模 块 | ||||
外形尺寸L x W x H | 320×220×90 mm | 80×100×24 mm | ||||
电源要求 | AC 220V ± 10% 30W | DC +5V | ||||
输出光纤 | 5.5/125/250µm PMF | |||||
工作模式 | CW | |||||
光连接头** | FC/PC、FC/APC | |||||
*测试条件：CW, Top=25ºC。
**SC、LC、MU、ST接头可联系销售人员。
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
工作温度 | Top | ºC | -5 | 55 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |
*特殊温度要求请联系销售人员。
典型光谱 |
内部架构 |

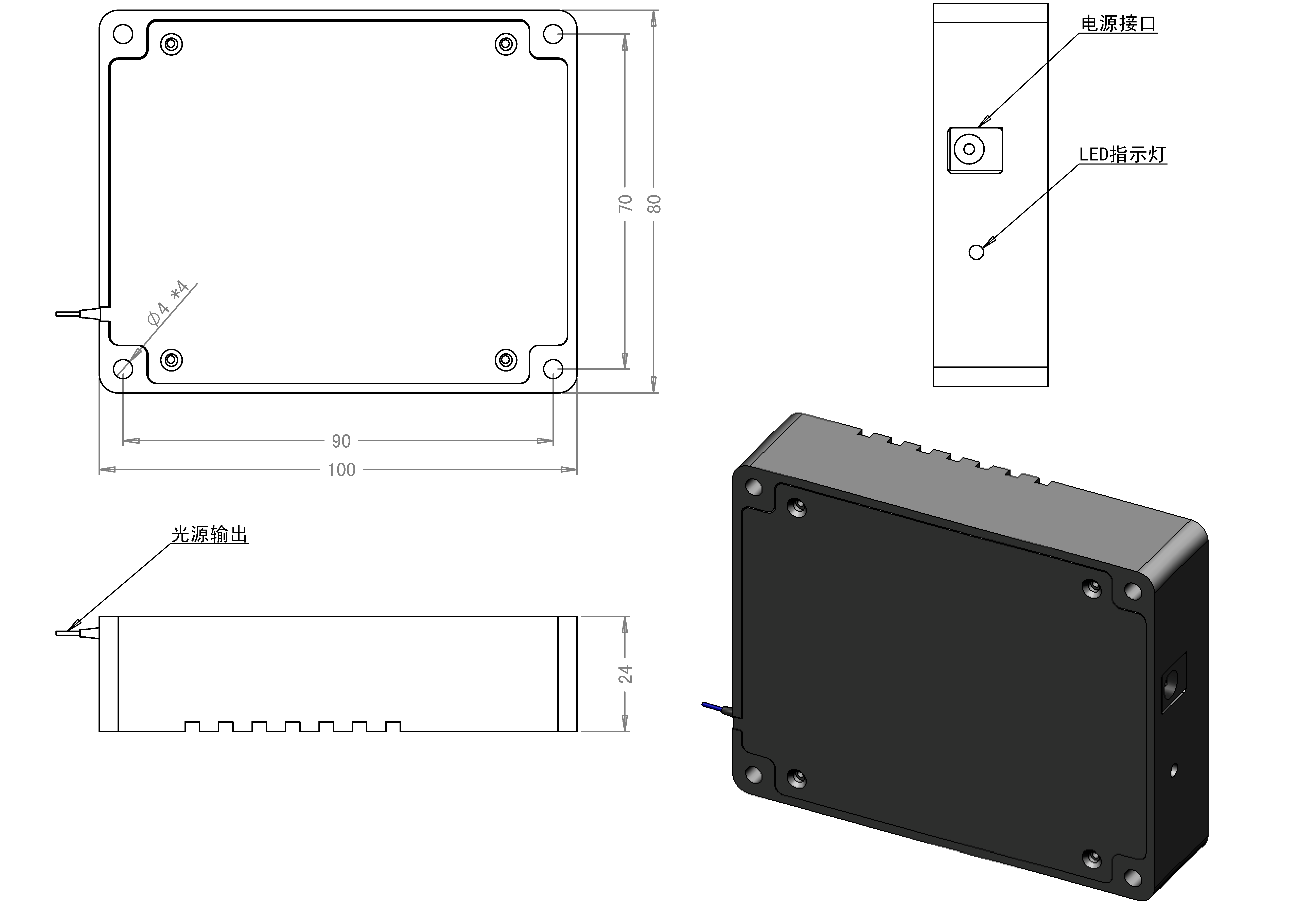

（单位：mm）
