产品描述 |
KG-AM-HER系列高消光比电光强度调制器基于M-Z推挽结构，具有较低的半波电压和稳定的物理化学特性，采用特制工艺保证了器件具有高的DC消光比，且器件具有较高的响应速率，因而被广泛的应用于光脉冲发生器、激光雷达、光纤传感等领域。
产品特点 |
l 消光比大于40dB
l 低插入损耗
l 高调制带宽
l 低半波电压
应用领域 |
l 光脉冲发生器
l 布里渊传感系统
l 激光雷达
性能参数 |
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
光学参数 | ||||||
工作波长 | l | 1525 | 1565 | nm | ||
插入损耗 | IL | 4 | 5 | dB | ||
光回波损耗 | ORL | -45 | dB | |||
开关消光比@DC | ER@DC | 35 | 50 | dB | ||
光纤 | 输入端 | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | ||||
输出端 | Corning SMF-28 | |||||
光纤接口 | FC/PC、FC/APC或用户指定 | |||||
电学参数 | ||||||
工作带宽（-3dB） | S21 | 10 | 16 | GHz | ||
半波电压Vpi | RF | Vπ@50KHz | 5 | V | ||
Bias | Vπ@Bias | 7 | V | |||
电回波损耗 | S11 | -12 | -10 | dB | ||
输入阻抗 | RF | ZRF | 42 | W | ||
Bias | ZBIAS | 10000 | W | |||
电接口 | SMA(f) | |||||
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入光功率 | Pin,Max | dBm | 20 | ||
RF端输入功率 | dBm | 28 | |||
Bias端偏置电压 | Vbias | V | -20 | 20 | |
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |
特性曲线 |

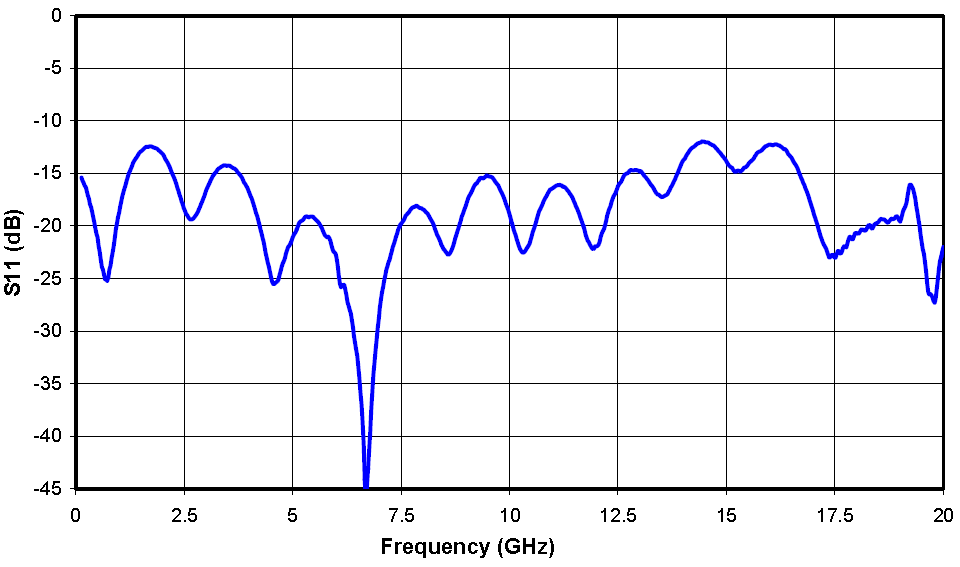

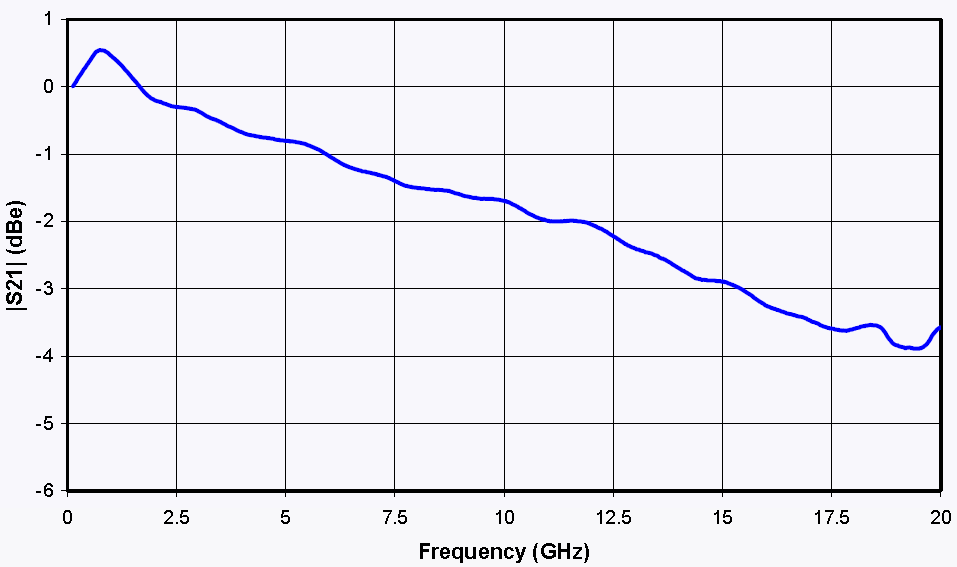

S11&S21曲线
封装尺寸（mm）
|
