产品描述
KG-PMBOX系列电光相位调制仪是康冠光电拥有自主知识产权的高度集成化产品，该仪器将电光相位调制器、微波放大器及其驱动电路等必要集成于一体，这不但方便了用户的使用，而且大大提高了相位调制器的可靠性，并可根据用户要求提供定制化服务。
产品特点 |
l 高工作带宽
l 增益可调
l 交流220 V
l 使用方便、可选集成光源
应用领域 |
l 高速外调制系统
l 教学、实验演示系统
l 光信号发生器
l 光RZ、NRZ系统
性能参数 |
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
光学参数 | ||||||
工作波长 | l | 1525 | 1565 | nm | ||
插入损耗 | IL | 4.5 | 5 | dB | ||
光回波损耗 | ORL | -45 | dB | |||
光纤 | 输入端 | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | ||||
输出端 | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | |||||
光纤接口 | FC/PC、FC/APC或用户指定 | |||||
电学参数 | ||||||
数据速率 | 12.25 | Gbps | ||||
-3dB带宽 | S21 | 10 | GHz | |||
低截止频率 | flow | 100 | KHz | |||
半波电压@RF | Vπ@RF | 5 | 6 | V | ||
电回损 | S11 | -12 | -10 | dB | ||
RF端输入阻抗 | 50 | W | ||||
输入信号范围 | Vin | 500 | 1000 | mV | ||
增益调节范围 | 0 | 25 | dB | |||
电接口 | SMA | |||||
供电电压 | AC220 | V | ||||
外形尺寸 | 270 x 200 x 70 | mm | ||||
* 850、1064nm、1310nm工作波长可选
光源指标（可选项） |
参 数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
工作波长 | l | 1525 | 1550 | 1565 | nm |
输出光功率 | Po | - | 10 | 16 | dBm |
3dB谱宽 | Dl* | 2 | 10 | MHz | |
边模抑制比 | SMSR | 30 | 45 | dB | |
相对噪声强度 | RIN | -160 | -150 | dB/Hz | |
功率稳定性** | PSS | ±0.005 | dB/5min | ||
PLS | ±0.01 | dB/8h | |||
输出端隔离度 | ISO | 30 | 35 | dB |
* 线宽可选：<1M, <200KHz
** 测试条件：CW, 温度变化±2℃
***850、1064nm、1310nm工作波长可选
极限条件 |
项目 | 符号 | 最小 | 最大 | 单位 |
工作温度 | Top | -5 | 60 | ºC |
储存温度 | Tst | -40 | 85 | ºC |
湿度 | RH | 10 | 85 | % |
输入光功率 | Pin | - | 20 | dBm |
输入电信号幅度 | Vpp | - | 1 | V |
特性曲线 |

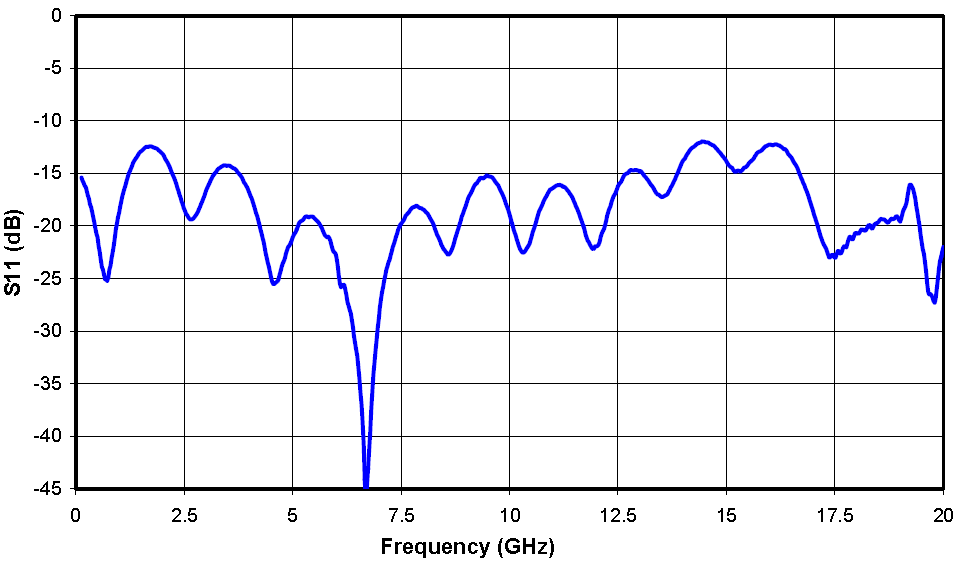

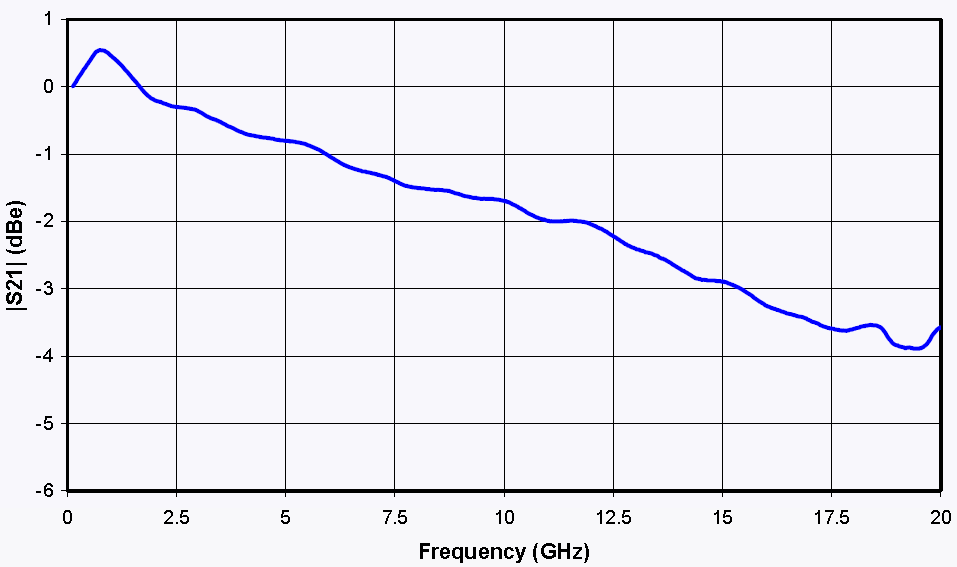

S11&S21曲线
