产品描述

KG-AMBOX系列电光强度调制仪是康冠光电拥有自主知识产权的高度集成化产品，该仪器将电光强度调制器、微波放大器及其驱动电路等必要集成于一体，这不但方便了用户的使用，而且大大提高了MZ强度调制器的可靠性，并可根据用户要求提供定制化服务。


产品特点


l 低插入损耗

l 高工作带宽

l 增益、偏置工作点可调

l 交流220V

l 使用方便、可选集成光源


应用领域


l 高速外调制系统

l 教学、实验演示系统

l 光信号发生器

l 光RZ、NRZ系统


性能参数


参数

符号

最小值

典型值

最大值

单位

光学参数

工作波长

l

1525


1565

nm

插入损耗

IL


4

5

dB

光回波损耗

ORL



-45

dB

开关消光比@DC

ER@DC

20



dB

动态消光比

DER


13


dB

光纤

输入端


Panda PM Fujikura SM 15-P-8/125-UV/UV-400

输出端


Corning SMF-28

光纤接口


FC/PC、FC/APC或用户指定

电学参数

数据速率



12.25


Gbps

-3dB带宽

S21

10

-

-

GHz

低截止频率

flow


100


KHz

半波电压@DC

Vπ@DC


6

7

V

半波电压@RF

Vπ@RF


5

6

V

电回损

S11


-12

-10

dB

RF端输入阻抗



50


W

输入信号范围

Vin

500


1000

mV

增益调节范围


0


25

dB

调节精度



1


dB

偏置电压调节范围


-7


7

V

调节精度



0.1


V

电接口

SMA

供电电压

AC220

* 850、1064nm、1310nm工作波长可选


光源指标（可选项）


参 数

符号

最小值

典型值

最大值

单位

工作波长

l

1525

1550

1565

nm

输出光功率

Po

-

10

16

dBm

3dB谱宽

Dl*

-

2

10

MHz

边模抑制比

SMSR

30

45

-

dB

相对噪声强度

RIN

-

-160

-150

dB/Hz

功率稳定性**

PSS

-

-

±0.005

dB/5min

PLS

-

-

±0.01

dB/8h

输出端隔离度

ISO

30

35

-

dB

* 线宽可选：<1M, <200KHz

** 测试条件：CW, 温度变化±2℃

***850、1064nm、1310nm工作波长可选


极限条件


项目

符号

最小

最大

单位

工作温度

Top

-5

60

ºC

储存温度

Tst

-40

85

ºC

湿度

RH

10

85

%

输入光功率

Pin

-

20

dBm

输入电信号幅度

Vpp

-

1

V


特性曲线

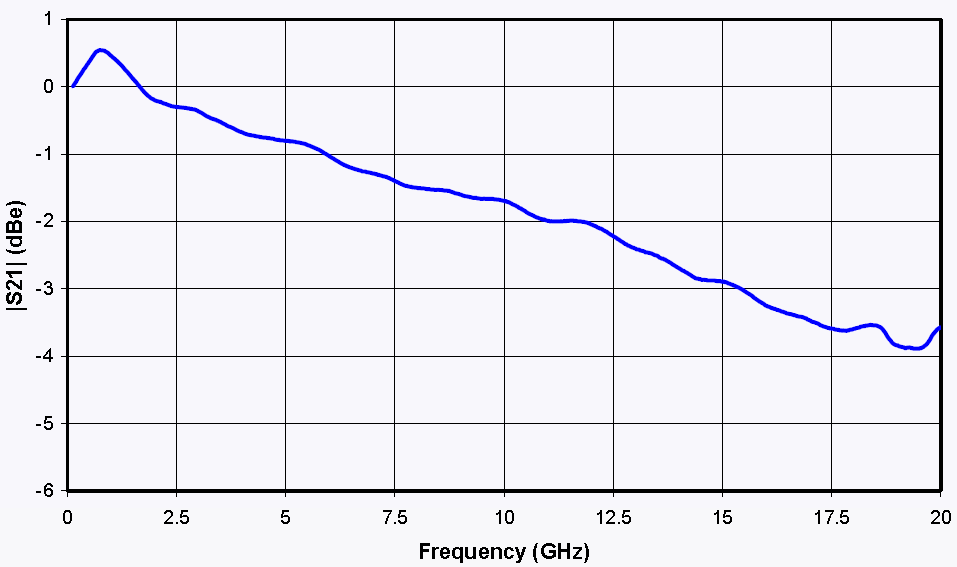

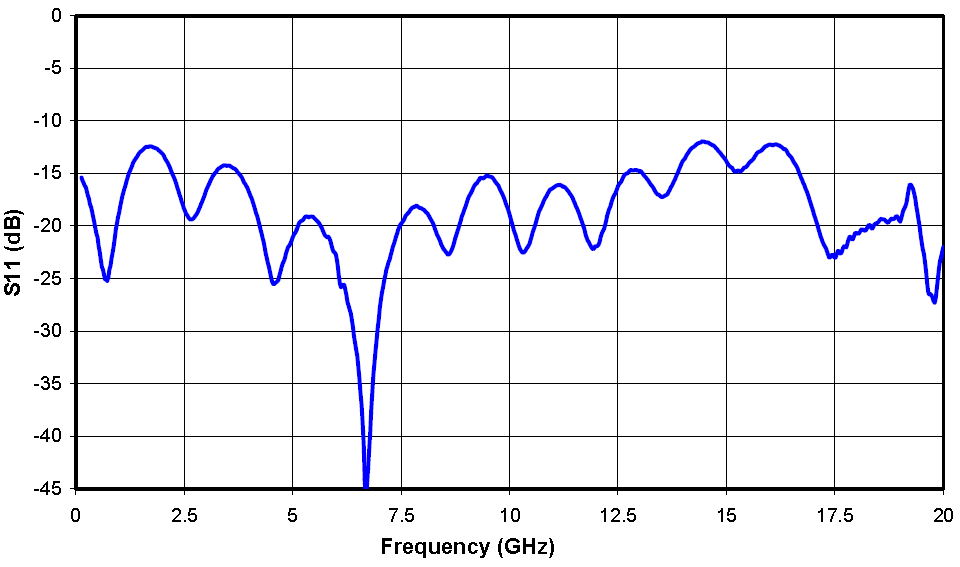

S11&S21曲线
