应用领域
高速光纤传输设备
微波光子链路
光相控阵
原理图
性能参数
产品描述 |
KG-AMBC系列高稳定电光强度调制模块为我公司最新推出的产品，其集成了电光强度调制器和对应的偏置电路，解决了电光强度调制器调制性能受外界环境影响的问题，保证了电光调制器能够在QUAN +/-、NULL或者PEAK点长期稳定地工作，而且实现了小型化，便于系统集成。
产品特点 低插入损耗、 高调制带宽 较低的半波电压 |
分类 工作波长可选1310nm、1550nm等 调制带宽：10GHz、20GHz、40GHz |

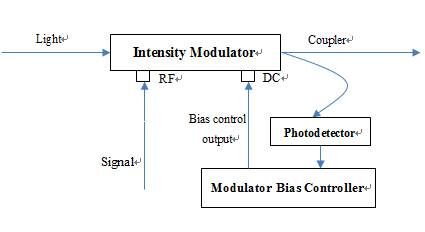

应用领域 高速光纤传输设备 微波光子链路 光相控阵 原理图
性能参数 |
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
光学参数 | ||||||
工作波长 | l | 1525 | 1565 | nm | ||
插入损耗 | IL | 4 | 5 | dB | ||
光回波损耗 | ORL | -45 | dB | |||
开关消光比@DC | ER@DC | 25 | dB | |||
输出光功率稳定度 | 0.2 | dB | ||||
光纤 | 输入端 | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | ||||
输出端 | Corning SMF-28 | |||||
光纤接口 | FC/PC、FC/APC或用户指定 | |||||
电学参数 | ||||||
工作带宽（-3dB） | S21 | 10 | 12 | GHz | ||
半波电压Vpi | RF | Vπ@50KHz | 5 | V | ||
Bias | Vπ@Bias | 6 | V | |||
电回波损耗 | S11 | -12 | -10 | dB | ||
输入阻抗 | RF | ZRF | 50 | W | ||
电接口 | SMA(f) | |||||
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
输入光功率 | Pin,Max | dBm | 20 | ||
RF端输入功率 | dBm | 28 | |||
工作电压 | Vb | V | +/-12 | ||
工作温度 | Top | ºC | -10 | 60 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |

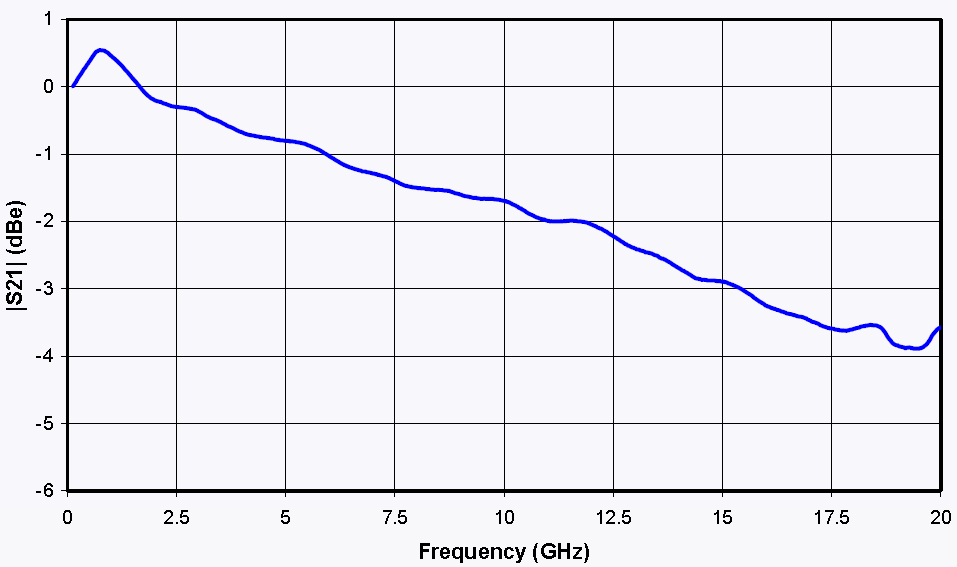

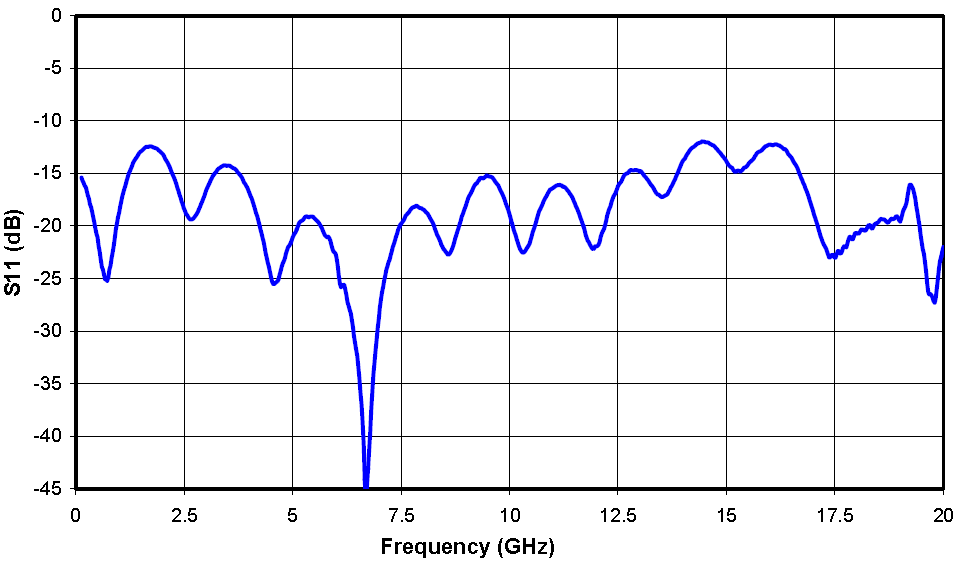

特性曲线
|
