一、产品概述

高稳定度电光调制仪是将电光强度调制器、偏置点自动控制板、微波放大器及其驱动电路、开关电源等集成于一体的高度集成化产品，具有低插入损耗、高工作带宽，低半波电压，输出信号稳定，不受外部环境影响等特点，并且电光调制器可以在QUAN+/-、NULL以及PEAK点长期稳定的工作，因而广泛应用于高速光纤传输设备、微波光子链路、光相控阵等领域。且该产品设计为台式标准1U机箱，应用于工厂、实验室、科研院所等各种应用系统中，还可以根据客户定制以满足不同应用的需求。

二、原理框图

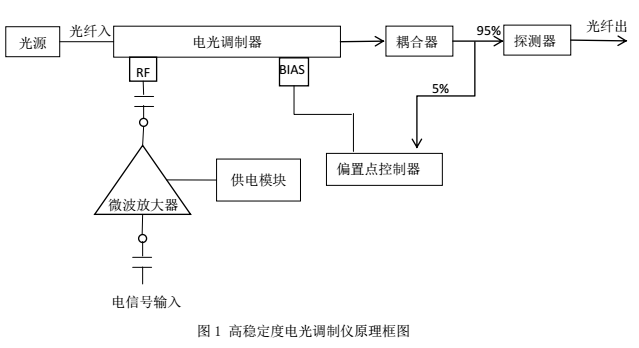

高稳定度电光调制仪由光源模块，电光强度调制器、微波放大器及驱动电路、偏置控制板组成，其原理框图如图1所示。



三、技术指标

3.1光学参数

①　工作波长： 1550nm（ 850nm、1064nm）

②　插入损耗： 3～5dB

③　光纤类型： PMF/SMF

④　光纤接口： FC/PC、FC/APC

3.2电学参数

①　-3dB带宽： 10GHz（2.5GHz、20GHz、40GHz）

②　截止频率： 75KHz

③　电回损： -12～-10dB

④　RF端输入阻抗： 50Ω

⑤　输入信号幅值： 100～500mV

⑥　增益调节范围： 0～24dB

⑦　调节精度： 0.5dB

⑧　偏置电压调节范围： -7～7V

⑨　调节精度： 0.1V

⑩　电接口： SMA(f)（K(f)、V(f)）

3.3光源指标(可选）

①　激光器波长： 1550nm（850nm、1064nm）

②　输出光功率： 10-20dBm

③　3dB谱宽： 2MHz

④　功率稳定性： ±0.005dB/5min

±0.01dB/8h

3.4电源适用性

交流电源：AC220V/50Hz

3.5环境适应性

工作温度：-40℃～55℃

存储温度：-40℃～70℃

四、使用说明

4.1接口及机箱面板配置

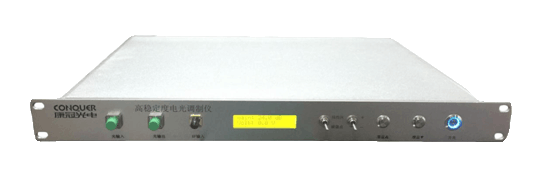

高稳定度电光调制仪面板图如图2所示。


图2 面板图

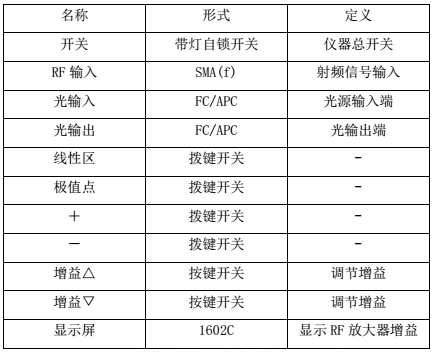

前面板各个接口与显示定义见表1。

表1 接口与显示说明


※注：此款调制仪工作在最低点（NULL点）

五、机械结构

高稳定度电光调制仪尺寸：484mm×300mm×45mm（公差：±1.5mm）

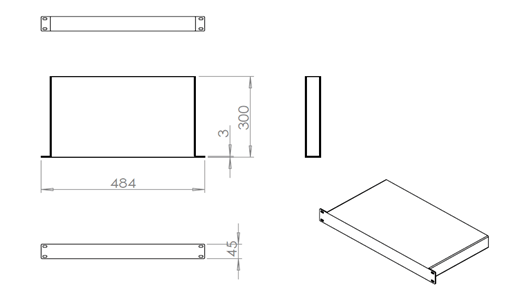

尺寸图如图3所示




图3 高稳定度电光调制仪尺寸图


六、性能指标

产品信息


名称：高稳定度电光调制仪

测试条件

1. 室温25±2°C； 2. 相对湿度45%。

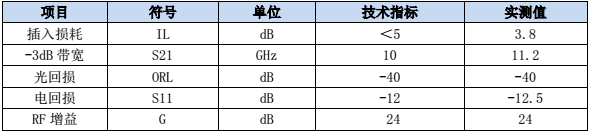

测试数据

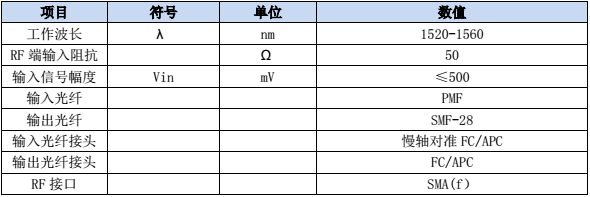

通用参数

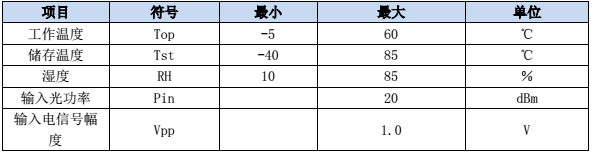

极限指标


*如有特殊要求请联系我公司销售人员
