产品描述
KG-ModBox-CS-SSB-1550系列抑制载波单边带调制单元是康冠光电拥有自主知识产权的高度集成化产品，该仪器单元将Mach-Zehnder双平行调制器、偏压控制器、射频驱动器等必要部件集成于一体，这不但方便了用户的使用，而且大大提高了MZ强度调制器的可靠性，并可根据用户要求提供定制化服务。
产品特点
l 低插入损耗
l 高工作带宽
l 交流220V
应用领域
l 光纤传感系统
l 微波光子学
l 教学、实验演示系统
l 抑制载波单边带调制实现波长可调谐

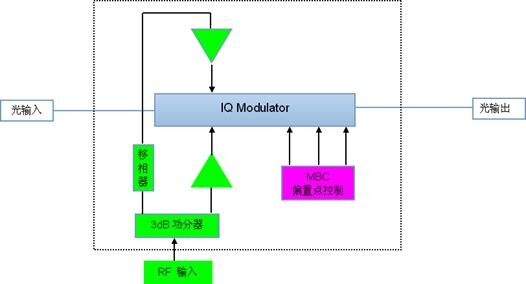

原理示图
应用领域
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
射频调制信号（用户提供） | |||||
输入信号 | 1 | 20 | GHz | ||
信号格式 | 正弦, single ended | ||||
阻抗匹配 | 50 | Ω | |||
信号幅度 | 200 | mVp-p | |||
载波光源参数（用户提供） | |||||
激光类型 | DFB光源或波长可调谐光源 | ||||
波长 | 1510 | 1560 | nm | ||
线宽 | - | 1 | MHz | ||
偏振消光比 | 20 | - | dB | ||
功率 | 10 | 100 | mW | ||
调制器规格参数 | |||||
调制器类型 | X-cut 双平行M-Z调制器 | ||||
调制器带宽S21@3dB | 16 | 18 | - | GHz | |
插入损耗 | 5 | 6 | 7 | dB | |
啁啾 | ﹣0.1 | 0 | ﹢0.1 | - | |
回损 | ﹣45 | ﹣50 | - | dB | |
射频驱动器带宽S21@3dB | 15 | 18 | GHz | ||
偏压控制器参数 | |||||
自动反馈式偏压控制器 | 抖动方式 | ||||
抖动信号频率 | 400 | 1000 | 1400 | Hz | |
抖动信号振幅 | 10 | 50 | 1000 | mV | |
预置工作点 | 最低点 | ||||
CS-SSB光输出信号 | |||||
边带抑制比@1530 nm | 30 | 35 | - | dB | |
接口 | |||||
光纤连接器接口 | 标准熊猫型保偏光纤 FC/APC | ||||
输入射频信号接口 | SMA（50Ω） | ||||
偏压控制器接口 | USB | ||||
其他参数 | |||||
工作温度 | ﹢15 | - | ﹢35 | ºC | |
储藏温度 | ﹣40 | - | ﹢75 | ºC | |
电源供电 | 110 | - | 240 | V | |
50 | - | 60 | Hz | ||
设备机箱尺寸 | 19”2U | ||||
设备重量 | - | 3 | - | Kg | |

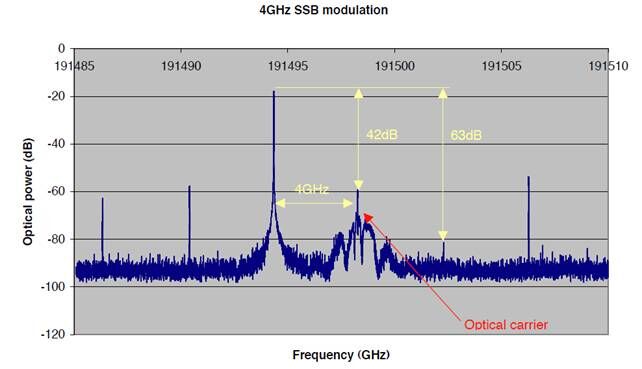

测试结果
