特性曲线
产品描述 |
KG-SOA系列半导体光放大（SOA）模块内部采用了进口高性能SOA，采用独特的ATC设计保证输出功率的稳定性，其高速全光放大的模块，对传输协议完全透明的特点，尤其适用于高速光纤通信系统。同时可以提供台式封装，能够满足科研试验领域的需求 ，前面板提供电源开关，LCD 功率显示，输出功率调解旋钮，后面板提供了RS232 计算机接口。
应用领域 |
l 光纤器件的生产和性能测试
l 小信号功率放大
l 实验室研究领域
l 光纤通信系统
产品特点 |
l 低噪声指数
l 高工作带宽
l 偏振相关度低
l 模块封装
性能参数 |
参数 | 单位 | 最小值 | 典型值 | 最大值 | ||
工作波长范围 | X-band | nm | 1040 | 1080 | ||
O-band | nm | 1280 | 1340 | |||
C-band | nm | 1510 | 1590 | |||
小信号光增益@-30dBm | dB | 18 | 22 | |||
增益波动 | dB | 0.5 | 1 | |||
饱和输出光功率 | dBm | 10 | ||||
噪声指数@-20dBm | dB | 7.0 | 7.5 | |||
输出/输出光隔离度 | dB | 30 | ||||
偏振相关增益 | dB | 0.5 | 1 | |||
偏振模式色散 | ps | 0.3 | ||||
工作温度范围 | ℃ | 0 | +40 | |||
存储温度范围 | ℃ | -10 | +70 | |||
规格 | 台 式 | 模 块 | ||||
外形尺寸L x W x H | 320×220×90 mm | 90×70×18 mm | ||||
电源要求 | AC 220V ± 10% 30W | DC +5V GND | ||||
输出光纤 | SMF/PMF | |||||
工作模式 | CW、内调制、外部信号调制 | |||||
光连接头 | FC/PC FC/APC或用户指定 | |||||

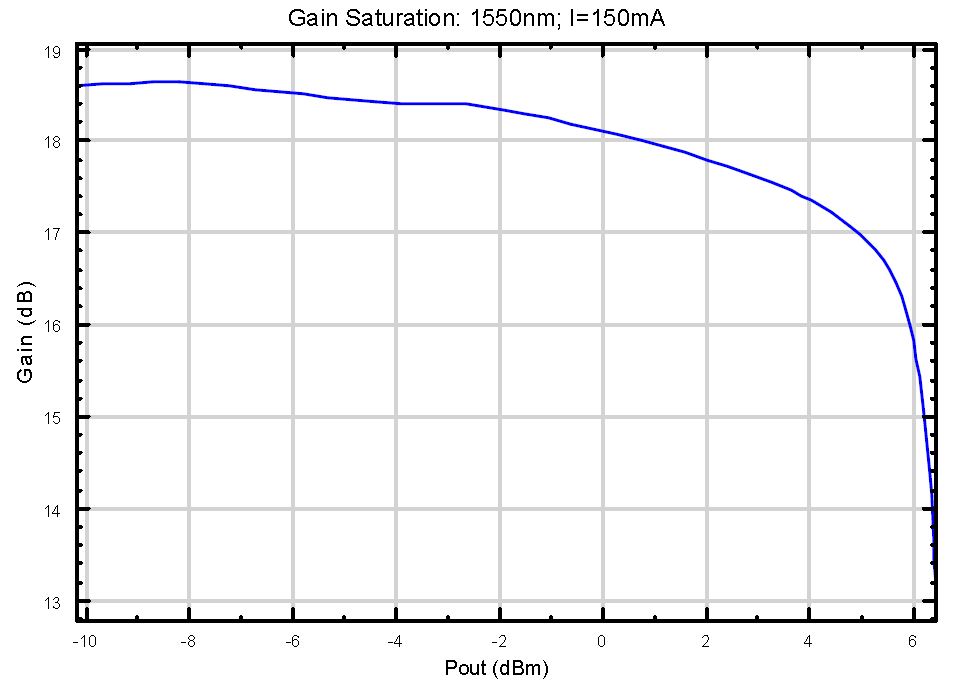

特性曲线
|
