产品描述
KG-YDFA-B系列掺镱光纤放大器（YDFA）基于双包层光纤侧面泵浦技术，采用先进的“侧面泵浦保护”技术，优选高性能Yb3+掺杂双包层光纤、泵浦激光器、高稳定性的合束器，以及独特的控制保护电路，实现1064nm波段信号的低噪声、高稳定性、高功率稳定输出。可应用于激光雷达、相干合成和空间光通信系统等领域。
产品特点
l 最高饱和输出光功率33dBm
l 输入/输出光功率显示
l 输出功率可调
l 自动关泵保护
l 远程控制
应用领域 |
l 激光雷达
l 相干合成系统
l 空间光通信系统

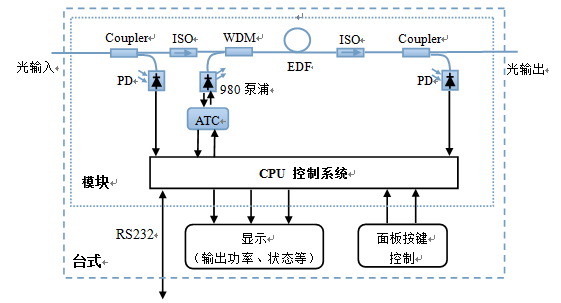

内部架构 |
|
性能参数 |
参数 | 单位 | 最小值 | 典型值 | 最大值 | |
工作波长范围 | nm | 1050 | 1100 | ||
输入信号功率范围 | dBm | -3 | 0 | 10 | |
饱和输出光功率* | dBm | 30 | 33 | ||
噪声指数@输入0dBm | dB | 5.0 | 6.0 | ||
输入光隔离度 | dB | 30 | |||
输出光隔离度 | dB | 30 | |||
回波损耗 | dB | 40 | |||
偏振相关增益 | dB | 0.3 | 0.5 | ||
输入泵浦泄漏 | dBm | -30 | |||
输出泵浦泄露 | dBm | -40 | |||
工作电压 | 台式 | V( AC ) | 80 | 240 | |
光纤类型 | HI1060 | ||||
输出接口 | FC/APC | ||||
通讯接口 | RS232 | ||||
封装尺寸 | 模块 | mm | 90×70×18 | ||
台式 | 320×220×90 | ||||
*光功率大小随客户要求而定
极限条件
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
工作温度 | Top | ºC | -5 | 55 | |
储存温度 | Tst | ºC | -40 | 85 | |
湿度 | RH | % | 5 | 90 |
