产品描述
KG-EDFA-HP型高功率掺铒光纤放大器内部采用了高性能的泵浦激光器，双包层Yb3+和Er3+共掺双包层光纤，独有的“侧面泵浦保护”技术，以及独特的控制保护电路，实现了低噪声、超高功率输出。前面板提供电源开关，LCD功率显示，输出功率调解旋钮，同时提供了RS232接口，广泛应用于非线性光学、光纤传感和光纤通信等领域。
产品特点 |
l 饱和输出光功率高达37dBm
l 输出光功率显示
l 低噪声指数、输出功率可调
l 自动关泵保护、远程控制
l 台式、模块可选
应用领域 |
l 非线性光学
l 光纤传感系统
l 光纤通信系统

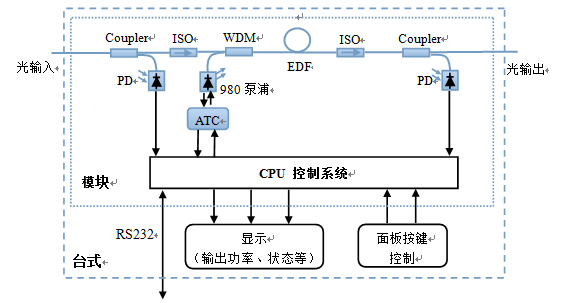

内部架构
性能参数 |
参数 | 单位 | 最小值 | 典型值 | 最大值 | |
工作波长范围 | nm | 1525 | 1565 | ||
输入信号功率范围 | dBm | -5 | 10 | ||
饱和输出光功率 | dBm | 37 | |||
饱和输出光功率稳定性 | dB | ±0.3 | |||
噪声指数@输入0dBm | dB | 5.5 | 6.0 | ||
输入光隔离度 | dB | 30 | |||
输出光隔离度 | dB | 30 | |||
输入回波损耗 | dB | 40 | |||
输出回波损耗 | dB | 40 | |||
偏振相关增益 | dB | 0.3 | 0.5 | ||
偏振模式色散 | ps | 0.3 | |||
输入泵浦泄漏 | dBm | -30 | |||
输出泵浦泄露 | dBm | -30 | |||
工作电压 | V( AC ) | 80 | 240 | ||
光纤类型 | SMF-28 | ||||
输出接口 | FC/APC | ||||
通讯接口 | RS232 | ||||
封装尺寸 | 模块 | mm | 483×385×88(2U rack) | ||
台式 | mm | 150×125×35 | |||
*光功率大小随客户要求而定，具体尺寸随输出功率大小而定
极限条件 |
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
工作温度 | Top | ºC | -5 | 55 | |
储存温度 | Tst | ºC | -40 | 80 | |
湿度 | RH | % | 5 | 90 |
