螺杆式冷水机组

一、产品概述

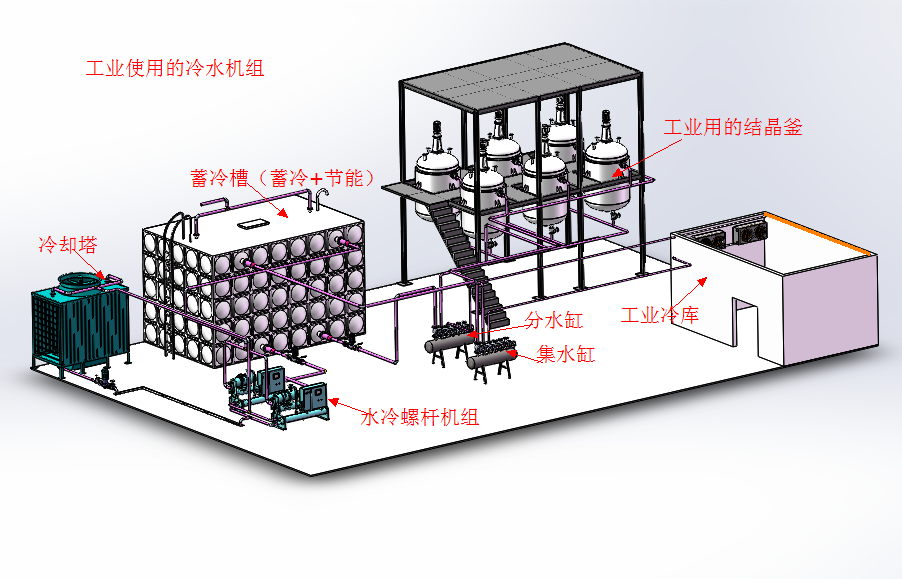

HLLG系列高效水冷螺杆机组是本公司集多年设计、生产各种制冷机组的经验，与国内知名高等院校和科研机构合作研发，综合国内外同类产品的优点而设计开发的新一代螺杆冷水机组，该产品研发起点高，具有高能效比、高可靠性、高效率、全智能化、环保、安全、结构紧揍、高精度温度控制的特点，广泛用于工业、制药、化工、食品所需的工业制冷；建筑、商场、宾馆等所需的空调制冷，高精度控制的科研制冷需求，本公司可以根据用户各种需求“量身定做”，最大限度的满足用户各种需求，

二、产品特点

1、螺杆压缩机

◇国际著名品牌半闭双螺杆压缩机，电机直接驱动，运转部件和易损件少，运转部件全密封，无轴封泄漏隐患

◇高效率5：6专利非对称转子齿型，容积效率更高

◇四级式或无级容调以及变频控制系统，实时响应负载变化，节能效果好

◇高精度SKF、FAG世界顶级品牌轴承，磨损更低，效率更高，寿命更长

◇内置油分并采取双层过滤方式，过滤效率更好

◇内建压差供油润滑统，无需油泵，系统更简单、可靠

◇压缩机冷却采取先进的吸气或喷液冷却结构

三、技术参数

机组型号HLLG				0120	0150	0170	0200	0230	0270	0280
制冷量			KW	120	155	170	208	230	270	285
制冷量			xkcal/h	103200	129000	146200	179740	197800	232200	240800
输入功率			KW	30.7	38.5	42.5	51.4	56	63	66.3
电源型式				三相五线制 380V50Hz
压缩机	形式			国际著名品牌半封螺杆压缩机
	启动方式			25%低负荷+星－三角启动+逐台
	数量		台	1	1	1	1	1	1	1
蒸发器	形式			高效壳管式换热器
	水流量		m3/h	20	26	29	36	39	46	49
	水压降		KPa	40-80
	进出水管		DN	65	65	80	80	100	100	100
冷凝器	形式			卧式换热器
	水流量		m3/h	26	34	37	45	50	58	61
	水压降		KPa	40-80
	进出水管		DN	65	65	80	80	100	100	100
冷媒冲注量			Kg	25	32	35	43	47	55	58
润滑油冲注量			L	7	7	8	14	14	16	14
外形尺寸		长	mm	2450	2450	2830	2830	2950	2950	2950
		宽	mm	920	920	920	920	950	950	950
		高	mm	1280	1280	1310	1650	1650	1750	1750
净重			Kg	1030	1230	1360	1420	1680	1780	1810
机组运行重量			Kg	1080	1310	1480	1550	1800	1900	1930

注：

1、制冷量标准工况为冷冻水进/出水温度12/7℃，冷却水进/水温度30/35℃

2、机组能调范围25%－50%－75%－100%或无级能调

机组型号HLLG			0310	0330	0370	0440	0460	0510	0540S
制冷量		KW	310	337	370	442	467	510	540
制冷量		xkcal/h	266600	288100	31820	378400	399900	438600	464400
输入功率		KW	73	79.6	88.5	102.8	108.5	117.6	126
电源型式			三相五线制 380V50Hz
压缩机	形式		国际著名品牌半封螺杆压缩机
	启动方式		25%低负荷+星－三角启动+逐台
	数量	台	1	1	1	1	1	1	2
蒸发器	形式		高效壳管式换热器
	水流量	m3/h	53	58	64	76	80	88	92
	水压降	KPa	40－80
	进出水管	DN	100	100	125	125	125	125	150
冷凝器	形式		卧式换热器
	水流量	m3/h	66	72	79	94	99	108	116
	水压降	KPa	40－80
	进出水管	DN	100	100	125	125	125	125	150
冷媒冲注量		Kg	63	69	76	90	95	104	110
润滑油冲注量		L	16	16	15	18	20	23	32
外形尺寸	长	mm	2950	2950	2950	2950	2950	2950	3200
	宽	mm	950	950	1000	1000	1000	1080	1150
	高	mm	1750	1750	1800	1800	1800	1800	1850
净重		Kg	1850	1870	2100	2300	2410	2530	2380
机组运行重量		Kg	2030	2350	2350	2550	2650	2770	3730

注：

1、制冷量标准工况为冷冻水进/出水温度12/7℃，冷却水进/水温度30/35℃

2、机组能调范围25%－50%－75%－100%或无级能调
