R-Cube是集成的光学模块，用于搭配SID4波前传感器进行双程测量。该结构紧凑并且易于使用的配件，可以提供高精准的准直光束，也能通过在其输出端口安装透镜产生发散光束，该R-Cube可以直接安装到PHASICS®波前传感器，它是以简单的搭建受益于PHASICS®所有优点。




产品特点：

l  精确度：＜20nm RMS

l  分辨率：＜2nm RMS

l  可按需求定制波长

l  防震动

l  封装小巧

l  兼容对准过程中的倾角转换

l  可通过PHASICS®软件自动消除像差



产品应用：

在自适应的光学环路分析中，自动消除望远镜像差


产品实例：

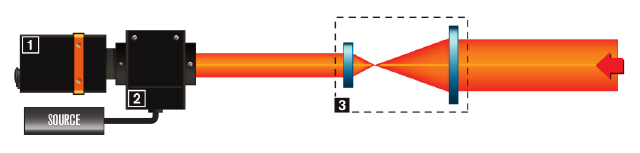

一、在自适应的光学环路分析中，自动消除望远镜像差

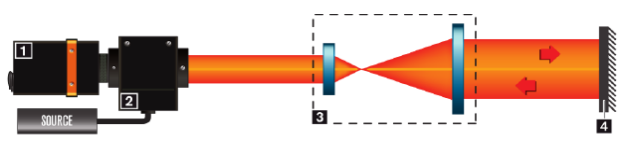

二、平面表面测试

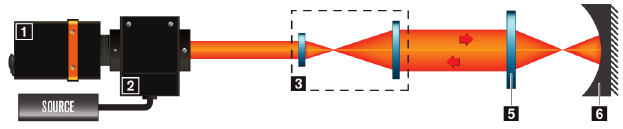

三、双程光学质量控制：应用于透镜、物镜、任何尺寸和放大倍数的望远镜


四、凹面镜测量



备注：

1.SID波前传感器    2.R-CUBE    3.望远镜/扩束器   4.被测面    5.被测试的光学器件

6.参考镜      7.目标（镜头）    8.被测镜面
