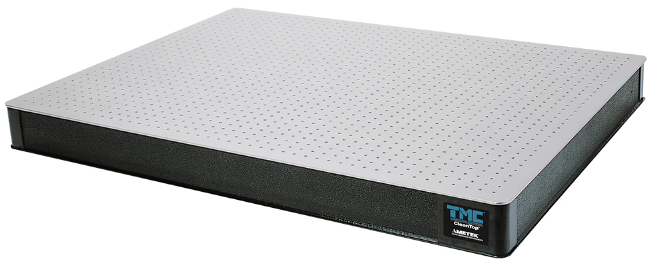

TMC  CleanTop光学面包板

CleanTop®钢光学面包板可为较小的顶部提供卓越的刚性和阻尼。这些顶部有2英寸和4英寸厚度，与我们的大型光学平台具有相同的高性能CleanTop结构。

有三种性能级别以及一系列定制选项可供选择。

• 78系列
  为较小的顶部提供最大的刚性和阻尼。推荐用于要求最高的面包板应用。

• 77系列
  与78系列相比，顶部蒙皮略薄，刚性和阻尼略低，但成本和重量较低。

• 75轻量级系列
  最大限度地减轻了重量和成本。这些面包板具有相对较高的刚性，因为它们使用了我们的标准钢芯，然而，由于它们的顶部和底部蒙皮较薄，它们不具有78和77系列的刚性和阻尼特性。当预计载荷较轻和当低重量和/或低成本是主要考虑因素时，它们是理想的选择。重量比78系列面包板减轻50％。

我们的钢制面包板可以很容易地根据定制要求（如定制安装孔图案、通孔、特殊形状和定制材料）进行设计。

75轻量级系列光学面包板

全钢结构。顶部蒙皮和蜂窝芯之间没有刨花板侧壁或塑料层。确保了最大强度和结构完整性

最小的芯单元尺寸，最高的芯密度。CleanTop设计不需要扩大钢蜂窝芯单元尺寸，因为CleanTop杯呈圆柱形，而不是塑料层设计中的圆锥形。CleanTop的平均单元尺寸为0.5英寸（2），比塑料层设计的尺寸小至少50％，这确保了最高的刚度和最大的芯-蒙皮粘合接触面积

钢到钢到钢。CleanTop只通过两个粘合层就实现了一个防溢芯：顶部蒙皮到芯、芯到底部蒙皮。而仿制品必须添加第三个粘合层，这会削弱结构：顶部蒙皮到塑料层、塑料层到芯、芯到底部蒙皮。

热稳定性。CleanTop全钢结构使材料具有相同的热膨胀系数，从而确保了最佳的热稳定性。

TMC的CleanTop光学顶部具有防溢、干净、精确、耐腐蚀的特性以及无与伦比的结构性能。CleanTop现在是所有TMC光学顶部的标准配置。

在攻丝和清洁后，每个CleanTop杯都用环氧树脂粘合在相应的螺纹孔下面。杯子由耐化学腐蚀的尼龙6制成，也可提供不锈钢（304合金）杯。在添加杯子之前，孔被攻丝和沉置，以便在粘合之前在开孔而不是盲孔的情况下彻底清洁机加工的顶板。顶板通过定制的TMC工业清洁中心进行处理，在该中心，高压、高温清洁溶液被强制通过每个螺纹孔，以完全清除任何加工或攻丝碎片。几次冲洗和干燥循环操作可确保顶部表面在粘合杯子之前达到接近“无菌”的水平。

CleanTop是光学顶部的另一项创新，TMC已经在光学顶部行业创下了多个“首款”，它们包括：

• 首款防溢光学顶部（CleanTop）

• 首款全钢光学顶部

• 首款无油光学顶部

• 首款对齐到螺纹孔阵列的蜂窝芯

• 首款带成型孔而不是钻孔的轻质面包板

• 首款与真空兼容的光学顶部

特点：

• 表面的液体溢出物受到限制，无法到达顶部的蜂窝芯。

• 芯经过全面的清洁和干燥，没有残留的螺纹切削油，从而不会释放气体。

• 极其干净的螺纹孔使螺钉可以平稳和轻松地插入。

• 可以轻松取出掉入孔中的小零件。

• 由于在顶部表面使用危险化学品时化学品不会渗入芯内，因此不小心接触芯的化学品不会对健康造成危害。

产品规格

• 芯：钢蜂窝、闭孔、0.01英寸（0.2毫米）厚的箔

• 芯剪切模量：275,000 PSI（19300 kg/cm2）

• 芯单元尺寸： < 0.5 in.2（3 cm2）

• 芯密度：13.3磅/立方英尺（230 kg/m3）

• 平整度：+/-0.005英寸（0.13毫米）

• 顶部蒙皮：430系列铁磁不锈钢

• 顶部蒙皮厚度：78系列的3/16英寸（5毫米）。77系列的1/8英寸（3毫米）。75系列的0.075英寸（2毫米）

• 侧壁：由乙烯基包覆的阻尼成型钢通道

• 螺纹孔：由1英寸（25毫米）长的CleanTop尼龙杯支撑。
