产品概述

TQ-3015A-J03千兆以太网测试仪

TQ-3015A-J03是集10M/100M/1000M以太网、光功率计测试、红光源和光纤长度测试等多种物理接口， 提供强大功能的手持式千兆以太网测试测试仪表，操作简单、 携带方便、全中文显示界面、直接显示测试统计结果的成功和失败， 为工程人员和维护人员进行现场安装、调试及维护，节约了大量的时间。

产品功能

10M/100M/1000M 千兆以太网测试

双光/电接口 支持850nm/1300nm/1310nm/1550nm

高线速IP Ping测试

提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试

光功率计测试

测试波长：850nm/1300nm/1310nm/1550nm/1625nm

测试范围：+26～ -50dBm or +10~ -70dBm

红光源测试

工作波长：650nm LD

测试距离：8-10km

光纤长度测试

快速精确检测光纤光缆故障点位置与类型

全线路断点检测测试范围10~40km

支持1310nm/1550nm等不同波长

性能指标

接 口

以太网接口：双光、双电10/100/1000M以太网端口。

光功率接口：独立的接口（SC/FC）。

独立的650波长红光源接口

光纤长度测试接口：提供FC/PC接口。

10/100/1000M千兆以太网部分

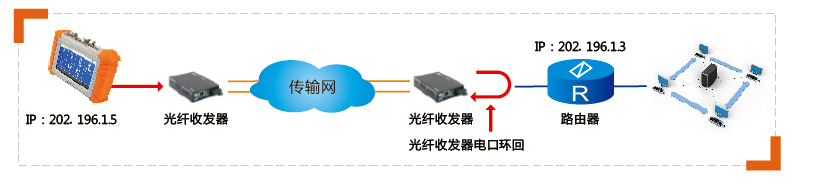

《使用1台仪表配合网络测试示意图》如下

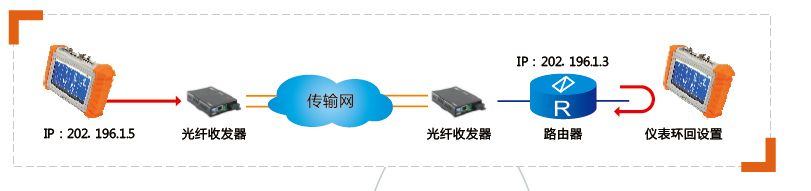

《使用2台仪表配合网络测试示意图》如下：

以太网主要测试项目：

自动识别10/100/1000M 网络服务

DHCP自动获取IP地址或者手动配置IP地址，非法DHCP服务探测

能够以太网链路误码测试

支持RFC2544规范测试（吞吐率、丢包率、时延、背靠背）测试界面可以自动动探测对端IP地址，路由等效环回测试。

快速吞吐量测试，测试界面可以自动探测对端IP地址。

路由器跟踪测试

网页浏览

Y.1564测试

EFM 0AM测试

ARP扫描（IP地址、MAC统计）

多路流量发生器(IP/TCP/UDP)

8路流量发生器

支持点对多点IP地址流量带宽测试

支持DFTP服务器

支持DFTP客户端支持上行和下载吞吐量测试

支持线速IP Ping，可自定义带宽和帧长度。帧长度最大支撑64000。

支持网络内部自环拥塞诊断查询

支持VLAN测试

支持环回测试

支持通过式抓包分析功能

线缆测量，直接显示链路状态及线缆长度

光功率计测试

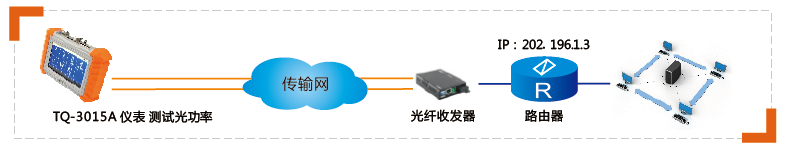

《独立光功率计接口测试示意图》如下：

优点：通过独立的光功率计接口测试光功率，测试精度远远高于SFP光模块自带光功率模块。

测试波长：850nm/1300nm/1310nm/1550nm/1625nm

支持接口：FC/SC/ST/LC

测试范围：+10~ -70dBm

探测器类型：InGaAs

精度：±0.01dB

红光源测试

工作波长：650nm LD

接口类型：2.5mm万用接头（支持FC/SC/ST)

输入功率：＞5mW

测试距离：大于8km

调制模式：CW/270Hz/1KHz/2K

光纤长度测试

《光纤长度测试示意图》如下：

光源波长（nm）：1550±20

光纤类型：9/125 m，USER1,GenricG652/G657,CorningSMF-28，Lucent True Wave

测量距离：10~40km

反射事件盲区：15m

距离准确度：±（2m+2*0.1％*距离）

脉冲宽度：自动调整

一般特性

支持USB和以太网接口方式的文件和数据的输入输出；还可以支持U盘存储方式；

支持触摸屏操作方式；中文英文操作界面。

支持交流电和锂电池供电方式；

手持式仪表，方便携带。

全套仪表应包括主机、适配器、电池、光模块、网线尾纤、仪表包。支撑车载充电功能。

环境

操作温度：-10～+50℃；

存贮温度：-40～+70℃；

温 度：95%（非冷凝）

尺 寸：240mm x160mm x 60mm

重 量：小于1公斤
