USER’S MANUAL FOR GigE VISION CAMERAS

产品描述

性能特点：

分辨率从VGA到200万像素

高品质的CCD和CMOS芯片

千兆网(GigE Vision) 或 IEEE 1394b接口

感兴趣区域（AOI）, 可进一步提高帧速率

100%的质量检测和校准，保证性能的一致性及可靠性

应用领域：

半导体检测

生产质量检测

食品和饮料检测

智能交通系统

显微镜和医疗成像

产品型号

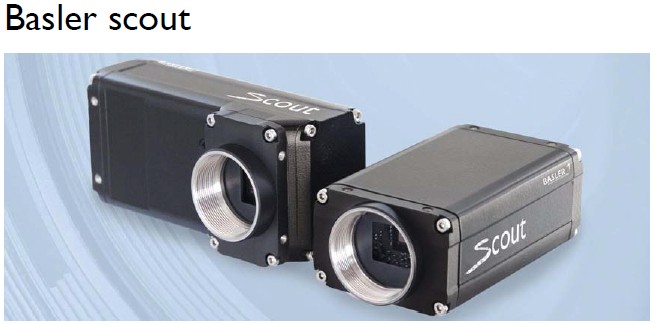

Scout系列

辨率(H×V Pixels)

芯片读出

芯片尺寸

像素尺寸(mm)

帧速率(fps)

重量

scA640-70fm/fc

659 x 494

逐行扫描CCD

1/3”

7.4 x 7.4

71

~160 g

scA640-74fm/fc

659 x 494

逐行扫描CCD

1/2”

9.9 x 9.9

74

~160 g

scA640-120fm/fc

659 x 494

逐行扫描CCD

1/4”

5.6 x 5.6

120

~160 g

scA750-60fm/fc

752 x 480

逐行扫描CMOS

1/3”

6.0 x 6.0

64

~160 g

scA780-54fm/fc

782 x 582

逐行扫描CCD

1/2”

8.3 x 8.3

58

~160 g

scA1000-30fm/fc

1034 x 779

逐行扫描CCD

1/3”

4.65 x 4.65

30

~160 g

scA1300-32fm/fc

1296 x 966

逐行扫描CCD

1/3”

3.75 x 3.75

33

~160 g

scA1390-17fm/fc

1392 x 1040

逐行扫描CCD

1/2”

4.65 x 4.65

17

~160 g

scA1400-17fm/fc

1392 x 1040

逐行扫描CCD

2/3”

6.45 x 6.45

17

~170 g

scA1400-30fm/fc

1392 x 1040

逐行扫描CCD

2/3”

6.45 x 6.45

30

~170 g

scA1600-14fm/fc

1628 x 1236

逐行扫描CCD

1/1.8”

4.4 x 4.4

14

~160 g

scA1600-28fm/fc

1628 x 1236

逐行扫描CCD

1/1.8”

4.4 x 4.4

28

~160 g



黑白/彩色

黑白/彩色

接口

IEEE 1394b

视频输出格式

黑白: Mono 8 (8 bits/pixel), Mono 16 (12 bits/pixel)

彩色: YUV 4:2:2 (16 bits/pixel average), YUV 4:2:2 (YUYV) (16 bits/pixel average), Raw 8 (8 bits/pixel) (R,G, or B), Raw 16 (12 bits/pixel) (R,G, or B), scA750-60fm/fc (8 bits/pixel only)

同步

外部触发，软件触发或自由运行模式

曝光控制

外部触发控制或者可通过相机API编程

外壳尺寸(LxWxH)

73.7 mm x 44.0 mm x 29.0 mm

外壳温度

最高温度50度

镜头接口

C口 或 CS口

I/O控制

两路光耦隔离输入口，四路光耦隔离输出口

电源要求

8-36VDC; 通过IEEE1394线供电

认证

CE, FCC, RoHS, IP 30, DCAM, GenICam

软件驱动

Basler pylon SDK (IEEE 1394)
