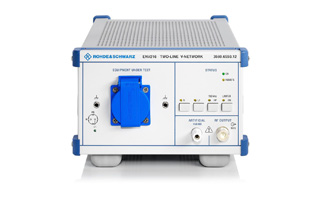

型号：ENV216 名称：ENV216 二线制 V 形网络
型 号：ENV216名 称：ENV216 二线制 V 形网络产品简介：ENV216 二线制 V 形网络满足 CISPR 16-1-2、EN 55016-1-2、VDE 0876 以及 ANSI C63 4 中有关 V 形网络的要求，它在 9 kHz 至 30 MHz 的频率范围内，模拟阻抗为 (50 μH + 5 Ω ) || 50 Ω。 具有接地保护触点的母接头用于连接 EUT。 多款符合国家 地区特定的接头系统的型号可供选择。
详细信息：
9 kHz 至 30 MHz 的频率范围
功率处理容量（最高 16 A），恒定电流（因国家/地区而异）
模拟阻抗 (50 μH + 5 Ω) || 50 Ω，根据 CISPR 16-1-2 Amd. 2:2006
根据 CISPR、EN、VDE、ANSI、FCC 第 15 部分以及 MIL-STD-461 D、E 和 F 的 V 形网络
已根据 CISPR 16-1-2 和 ANSI C63.4 校准
空芯设计以及模拟手
R&S®ENV216 二线制 V 形网络基于空芯电感，并且含有一个模拟手。
可选择开关的 150 kHz 高通滤波器
为防止测量接收机因具有高电平的低频谱而出现过载的情况，可以插入一个 150 kHz 高通滤波器。
内置 10 dB 衰减器
为确保标准阻抗（不考虑接收机的输入衰落），R&S®ENV216 可配有一个 10 dB 衰减器。
内置脉冲限幅器（可关闭）
内置脉冲限幅器（可关闭）可保护接收机输入。
远程控制 TTL 电平（与R&S测量接收机兼容）
TTL 控制输入可通过控制器以及罗德与施瓦茨测量接收机驱动，用于在自动测试系统中的远程控制（高通滤波器的相位选择及激活）。 光耦合器可以防止获取外部骚扰。
R&S®ENV216 二线制 V 形网络 | ||
|---|---|---|
频率范围 | 9 kHz 至 30 MHz | |
模拟阻抗 | 相位和幅度 | (50µH + 5Ω) || 50Ω |
误差限值 | 根据 CISPR 16-1-2 | ±20%（幅度），±11.5°（相位） |
隔离度 1) | 9 kHz 至 50 kHz | >0 dB 至 40 dB（通过频率对数线性增加） |
50 kHz 至 30 MHz | >40 dB | |
到 EUT 的测试路径 | ||
交流电源电压 | 如果 EUT 在最高 90 V 的交流电源电压以及最高 50 V 的直流电源电压下工作，则必须通过标配的外部插入式电源给逻辑电路上电。 | 0 V 至 240 V AC + 10% |
交流电源频率 | 50 Hz 至 60 Hz ± 5% | |
直流电压 | 0 V 至 50 V 直流 | |
最大可允许恒向电流 | 因国家/地区而异 | |
型号 12 | 16 A | |
型号 13 | 13 A | |
型号 14 | 16 A | |
型号 15 | 10 A | |
型号 16 | 15 A | |
到测量接收机的测试路径 | ||
最大可允许的 EUT 射频骚扰功率 | 1 W | |
高通滤波器 | 集成，可选择开关 | 150 kHz |
EUT 与测量接收机端口之间的分压系数 | 内置衰减器、提供的校准数据（使用V形网络） | 10 dB |
内置脉冲限幅器的响应阈值 | 可关闭 | 140 dB (µV) |
连接器 | ||
交流电源输入 | 因国家/地区而异 | 具有接地保护触点的插头，以及 1.8 m 电缆 |
EUT 的交流电源电压输入 | 因国家/地区而异 | 具有接地保护触点的插座 |
射频输出 | N 型阴性，50Ω | |
远程控制输入 | 25 触点，D-Sub，母接头 | |
针对模拟手的输入 | 4mm 接头，母接头，带有凸边的夹具 | |
参考接地 | 带三个 M4 螺纹的接地棒 | |
安全接地线 | M6 螺纹栓 | |
外部电源连接器 | 在后面板上，通过提供的插入式电源 | 直流空心连接器Ø5.5mm、2.1mm、10V至18V直流、250mA |
1) 在交流电源与测量接收机端口之间。
型号 | 订货号 | 说明 |
ENV216 | 3560.6550.15 | 二线制 V 形网络 |
EZ-21 | 1107.2087.03 | 控制电缆，3 m |
EZ-21 | 1107.2087.10 | 控制电缆，10 m |
EZ-25 | 1026.7796.03 | 150 kHz 高通滤波器 |
